Sistemi ad incasso in pompa di calore con integrazione solo elettrica

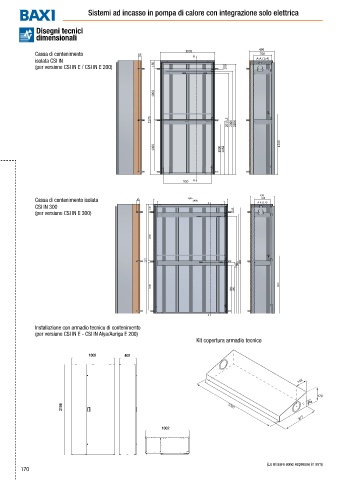

Disegni tecnici
dimensionali

1095 499
Cassa di contenimento 65 A 358
isolata CSI IN 150 A-A (1:4)
(per versione CSI IN E / CSI IN E 200) 100

1000

2270 2015,5 2060 2200

1000 1000 1062 1200

950 A

499 325
Cassa di contenimento isolata 65 1545 1400
A A-A (1:4)
CSI IN 300 150 100
(per versione CSI IN E 300)

1000

2270 2200
2015,5 2060

1000 1200
1000 1062

A
Installazione con armadio tecnico di contenimento
(per versione CSI IN E - CSI IN Alya/Auriga E 200)
Kit copertura armadio tecnico

1002 402

142

170
64
2106 1000
377

1002

(Le misure sono espresse in mm)
170
