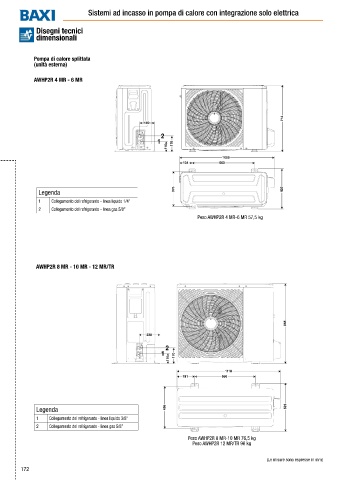

Sistemi ad incasso in pompa di calore con integrazione solo elettrica
Disegni tecnici
dimensionali
Pompa di calore splittata
(unità esterna)
AWHP2R 4 MR - 6 MR
712
160
2
1 170
110
1008
134 663
375 426
Legenda
1 Collegamento del refrigerante - linea liquido 1/4’’
2 Collegamento del refrigerante - linea gas 5/8’’
Peso AWHP2R 4 MR-6 MR 57,5 kg
AWHP2R 8 MR - 10 MR - 12 MR/TR
865
230
2
1 170
110
1118
191 656
Legenda 456 523
1 Collegamento del refrigerante - linea liquido 3/8’’
2 Collegamento del refrigerante - linea gas 5/8’’
Peso AWHP2R 8 MR-10 MR 76,5 kg
Peso AWHP2R 12 MR/TR 96 kg
(Le misure sono espresse in mm)
