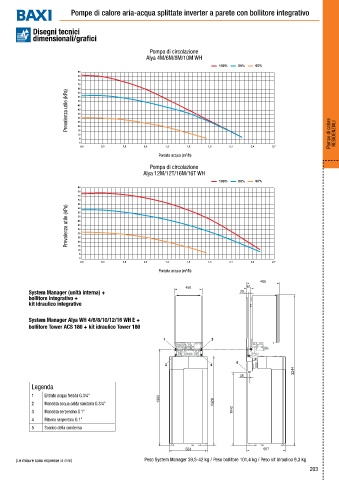

Pompe di calore aria-acqua splittate inverter a parete con bollitore integrativo

Disegni tecnici
dimensionali/grafici

Pompa di circolazione
Alya 4M/6M/8M/10M WH
100% 80% 60%
85
80
75
70
65 60 55
Prevalenza utile (kPa) 50 45 40 35 30 25

10 20 15 Pompe di calore RESIDENZIALI
5
0
0,0 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7
3
Portata acqua (m /h)
Pompa di circolazione
Alya 12M/12T/16M/16T WH
100% 80% 60%
85
80
75
70
65 60 55
Prevalenza utile (kPa) 50 45 40 35 30 25

10 20 15
5
0
0,0 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7
3
Portata acqua (m /h)
485
450 61
System Manager (unità interna) + 33
bollitore integrativo +
kit idraulico integrativo

System Manager Alya WH 4/6/8/10/12/16 WH E +
bollitore Tower ACS 180 + kit idraulico Tower 180

1 3

5
2 4
2244
35
Legenda
1 Entrata acqua fredda G 3/4”
1390
2 Mandata acqua calda sanitaria G 3/4” 1329
3 Mandata serpentino G 1” 1042
4 Ritorno serpentino G 1”
5 Scarico della condensa

553 557
(Le misure sono espresse in mm) Peso System Manager 39,5-42 kg / Peso bollitore 101,4 kg / Peso kit idraulico 9,3 kg
203
