Pompe di calore aria-acqua splittate inverter a basamento compatte

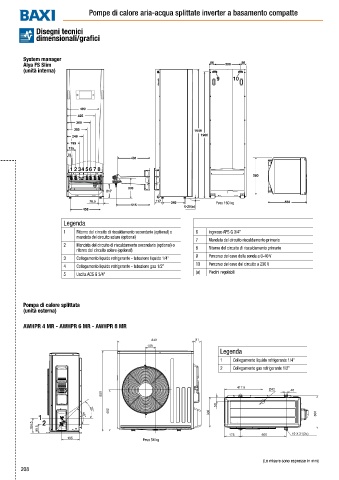

Disegni tecnici
dimensionali/grafici

System manager 86 86
Alya FS Slim 388
(unità interna)
9 10

490
425
360
305 1949
249 1906
199
135
70
491
12 34 56 7 8
560

303
217
78.5 117 340 Peso 160 kg 583
515 0-20(a)
458
Legenda Legenda
1 Ritorno del circuito di riscaldamento secondario (optional) o 6 Ingresso AFS G 3/4’’
mandata del circuito solare (optional)
7 Mandata del circuito riscaldamento primario
2 Mandata del circuito di riscaldamento secondario (optional) o
ritorno del circuito solare (optional) 8 Ritorno del circuito di riscaldamento primario
3 Collegamento liquido refrigerante - tubazione liquido 1/4’’ 9 Percorso del cavo della sonda a 0-40 V
10 Percorso del cavo del circuito a 230 V
4 Collegamento liquido refrigerante - tubazione gas 1/2’’
(a) Piedini regolabili
5 Uscita ACS G 3/4’’

Pompa di calore splittata
(unità esterna)

AWHPR 4 MR - AWHPR 6 MR - AWHPR 8 MR

840 81
109
Legenda
1 Collegamento liquido refrigerante 1/4’’
2 Collegamento gas refrigerante 1/2’’

417.5
Ø42 40
880
50
452 330 360
35°
1 44°
164.5 99.5 2
175 500 10 X 21(2x)
195
Peso 54 kg

(Le misure sono espresse in mm)
