Pompe di calore aria-acqua splittate inverter a basamento compatte
Approfondimento

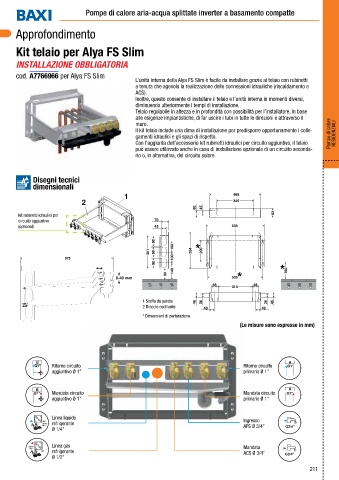

Kit telaio per Alya FS Slim

INSTALLAZIONE OBBLIGATORIA

cod. A7766966 per Alya FS Slim
L’unità interna della Alya FS Slim è facile da installare grazie al telaio con rubinetti
a tenuta che agevola la realizzazione delle connessioni idrauliche (riscaldamento e
ACS).
Inoltre, questo consente di installare il telaio e l’unità interna in momenti diversi,
diminuendo ulteriormente i tempi di installazione.
Telaio regolabile in altezza e in profondità con possibilità per l’installatore, in base
alle esigenze impiantistiche, di far uscire i tubi in tutte le direzioni e attraverso il
muro.
Il kit telaio include una dima di installazione per predisporre opportunamente i colle- Pompe di calore RESIDENZIALI
gamenti idraulici e gli spazi di rispetto.
Con l’aggiunta dell’accessorio kit rubinetti idraulici per circuito aggiuntivo, il telaio
può essere utilizzato anche in caso di installazione opzionale di un circuito seconda-
rio o, in alternativa, del circuito solare.

Disegni tecnici
dimensionali
1 469
2 340
60 45
83
kit rubinetti idraulici per
circuito aggiuntivo 70
(optional) 45 535

90
100
301 90 334 200
573 100
90
140 160
90
0-40 mm 505
66 313 66

1 Staffa da parete 46 36 36 46
2 Braccio oscillante 48 48
* Dimensioni di perforazione
(Le misure sono espresse in mm)

B A
G1" Ritorno circuito Ritorno circuito G1"
aggiuntivo Ø 1’’ primario Ø 1’’

B A
G1" Mandata circuito Mandata circuito G1"
aggiuntivo Ø 1’’ primario Ø 1’’

Linea liquido
3/8" Ingresso
34-42 refrigerante
Nm AFS Ø 3/4’’ G3/4"
Ø 1/4’’

69-82 Linea gas Mandata
Nm
5/8" refrigerante ACS Ø 3/4’’ G3/4"
Ø 1/2’’
