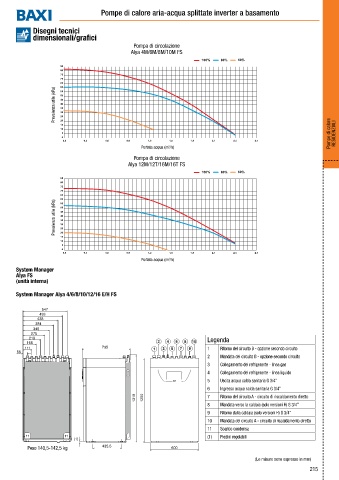

Page 217 - BAXI - LISTINO APRILE 2025

Pompe di calore aria-acqua splittate inverter a basamento

Disegni tecnici
dimensionali/grafici
Pompa di circolazione
Alya 4M/6M/8M/10M FS
100% 80% 60%
85
80
75
70
65
60
Prevalenza utile (kPa) 50
55
45
40
35
30
25
20
15
10
5 Pompe di calore RESIDENZIALI
0
0,0 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7
Portata acqua (m /h)
3
Pompa di circolazione
Alya 12M/12T/16M/16T FS
100% 80% 60%
85
80
75
70
65
60
Prevalenza utile (kPa) 45
55
50
40
35
30
25
20
15
10
5
0
0,0 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7
3
Portata acqua (m /h)
System Manager
Alya FS
(unità interna)
System Manager Alya 4/6/8/10/12/16 E/H FS

547
493
438
384
346
275
219 Legenda
166 2 4 6 8 10
111 735 1 3 5 7 9 1 Ritorno del circuito B - opzione secondo circuito
56
2 Mandata del circuito B - opzione secondo circuito
3 Collegamento del refrigerante - linea gas
4 Collegamento del refrigerante - linea liquido
5 Uscita acqua calda sanitaria G 3/4”
6 Ingresso acqua calda sanitaria G 3/4”
1310 1250 7 Ritorno del circuito A - circuito di riscaldamento diretto
8 Mandata verso la caldaia (solo versioni H) G 3/4’’
9 Ritorno dalla caldaia (solo versioni H) G 3/4’’
10 Mandata del circuito A - circuito di riscaldamento diretto
11 Scarico condensa
11 11 (1) Piedini regolabili
(1)
435,5
Peso 140,5-142,5 kg 600
(Le misure sono espresse in mm)
215
