Bollitori e puffer per pompe di calore

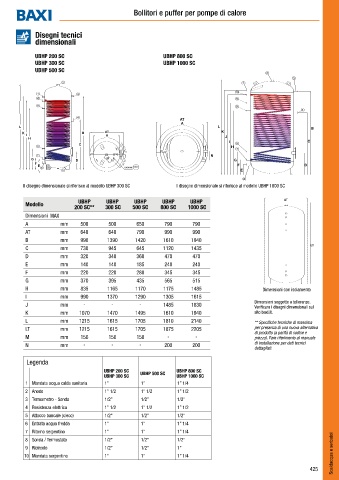

Disegni tecnici
dimensionali

UBHP 200 SC UBHP 800 SC
UBHP 300 SC UBHP 1000 SC
UBHP 500 SC
2
3
2 1
10
1 3
10 9
9 8
4
4
AT
A
L L B
K B AT K
I A
H J
I C
C 8
8 H
7
7 N
G D M G
F
E F D
6
5 E
6
Il disegno dimensionale si riferisce al modello UBHP 300 SC Il disegno dimensionale si riferisce al modello UBHP 1000 SC
UBHP UBHP UBHP UBHP UBHP AT
Modello
200 SC** 300 SC 500 SC 800 SC 1000 SC
Dimensioni MAX
A mm 500 500 650 790 790
AT mm 640 640 790 990 990
B mm 990 1390 1420 1610 1940
LT
C mm 730 945 645 1120 1435
D mm 320 340 360 470 470
E mm 140 140 185 240 240
F mm 220 220 280 345 345
G mm 370 395 435 565 515
H mm 835 1165 1170 1175 1485 Dimensioni con isolamento
I mm 990 1370 1290 1305 1615
Dimensioni soggette a tolleranze.
J mm - - - 1485 1830 Verificare i disegni dimensionali sul
K mm 1070 1470 1495 1610 1940 sito baxi.it.
L mm 1215 1615 1705 1810 2140 ** Specifiche tecniche di massima
LT mm 1215 1615 1705 1875 2205 per presenza di una nuova alternativa
di prodotto (a parità di codice e
M mm 150 150 150 - - prezzo). Fare riferimento al manuale
N mm - - - 200 200 di installazione per dati tecnici
dettagliati.

Legenda
UBHP 200 SC UBHP 800 SC
UBHP 300 SC UBHP 500 SC UBHP 1000 SC
1 Mandata acqua calda sanitaria 1” 1” 1” 1/4
2 Anodo 1” 1/2 1” 1/2 1” 1/2
3 Termometro - Sonda 1/2” 1/2” 1/2”
4 Resistenza elettrica 1” 1/2 1” 1/2 1” 1/2
5 Attacco bancale (cieco) 1/2” 1/2” 1/2”
6 Entrata acqua fredda 1” 1” 1” 1/4
7 Ritorno serpentino 1” 1” 1” 1/4
Scaldacqua e serbatoi
8 Sonda / Termostato 1/2” 1/2” 1/2”
9 Ricircolo 1/2” 1/2” 1”
10 Mandata serpentino 1” 1” 1” 1/4
