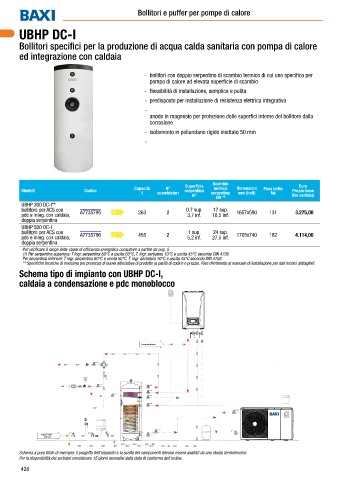

Page 430 - BAXI - LISTINO APRILE 2025

Bollitori e puffer per pompe di calore

UBHP DC-I

Bollitori specifici per la produzione di acqua calda sanitaria con pompa di calore

ed integrazione con caldaia

- bollitori con doppio serpentino di scambio termico di cui uno specifico per
pompa di calore ad elevata superficie di scambio

- flessibilità di installazione, semplice e pulita
- predisposto per installazione di resistenza elettrica integrativa
-
anodo in magnesio per protezione delle superfici interne del bollitore dalla
corrosione
- isolamento in poliuretano rigido iniettato 50 mm

-

Scambio
Superficie Euro
Capacità N° termico Dimensioni Peso netto
Modelli Codice serpentina Prezzo base
l scambiatori serpentina mm (hxØ) kg
m 2 (iva esclusa)
kW (1)
UBHP 300 DC-I**
bollitore per ACS con 0,7 sup. 17 sup.
pdc e integ. con caldaia, A7735795 263 2 3,7 inf. 18,5 inf. 1657x590 131 3.275,00
doppia serpentina
UBHP 500 DC-I
bollitore per ACS con A7735796 455 2 1 sup. 24 sup. 1705x740 182 4.114,00
pdc e integ. con caldaia, 5,2 inf. 27,5 inf.
doppia serpentina
Per verificare il range delle classi di efficienza energetica consultare a partire da pag. 5
(1) Per serpentina superiore: T ingr. serpentina 80°C e uscita 60°C, T. ingr. serbatoio 10°C e uscita 45°C secondo DIN 4708
Per serpentina inferiore: T ingr. serpentina 60°C e uscita 50°C, T. ingr. serbatoio 10°C e uscita 45°C secondo DIN 4708
** Specifiche tecniche di massima per presenza di nuova alternativa di prodotto (a parità di codice e prezzo). Fare riferimento al manuale di installazione per dati tecnici dettagliati.
Schema tipo di impianto con UBHP DC-I,
caldaia a condensazione e pdc monoblocco

Linea Gas Metano GAS GAS ACQ
ACQ ACQ ACQ ACQ ACQ

ACQ ACQ ACQ ACQ
ACQ ACQ
RIC ACQ
RIC
ACS
ACQ

ACS

Acqua Fredda ACQ ACQ
Sanitaria ACQ
ACQ ACQ ACQ
ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ
Schema a puro titolo di esempio: il progetto dell’impianto e la scelta dei componenti devono essere avallati da uno studio termotecnico.
Per la disponibilità dei serbatoi considerare 15 giorni lavorativi dalla data di conferma dell’ordine.
