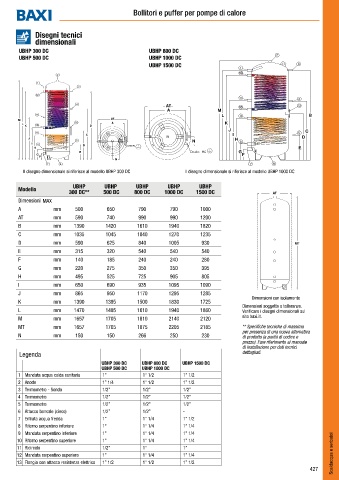

Page 429 - BAXI - LISTINO APRILE 2025

Bollitori e puffer per pompe di calore

Disegni tecnici
dimensionali

UBHP 300 DC UBHP 800 DC
2
UBHP 500 DC UBHP 1000 DC
UBHP 1500 DC 3
1
12
2
1
3
12
11 4
4
AT 10 13
A M
11 L 9 B
M AT
L 13 A K
K 10 B
J C
9 5
C I
J H D
5 N 8
I 8 D
H E
E G
G F
F
N
7 6 7 6
Il disegno dimensionale si riferisce al modello UBHP 300 DC Il disegno dimensionale si riferisce al modello UBHP 1000 DC
UBHP UBHP UBHP UBHP UBHP
Modello
300 DC** 500 DC 800 DC 1000 DC 1500 DC AT
Dimensioni MAX
A mm 500 650 790 790 1000
AT mm 590 740 990 990 1200
B mm 1390 1420 1610 1940 1820
C mm 1035 1045 1040 1270 1235
D mm 590 625 840 1005 930 MT
E mm 315 320 540 540 540
F mm 140 185 240 240 280
G mm 220 275 350 350 395
H mm 495 525 725 905 805
I mm 650 690 935 1095 1090
J mm 865 950 1170 1295 1285
Dimensioni con isolamento
K mm 1390 1395 1500 1830 1725
Dimensioni soggette a tolleranze.
L mm 1470 1495 1610 1940 1860 Verificare i disegni dimensionali sul
sito baxi.it.
M mm 1657 1705 1810 2140 2120
MT mm 1657 1705 1875 2205 2185 ** Specifiche tecniche di massima
per presenza di una nuova alternativa
N mm 150 150 266 250 230 di prodotto (a parità di codice e
prezzo). Fare riferimento al manuale
di installazione per dati tecnici
Legenda dettagliati.
UBHP 300 DC UBHP 800 DC UBHP 1500 DC
UBHP 500 DC UBHP 1000 DC
1 Mandata acqua calda sanitaria 1” 1” 1/2 1” 1/2
2 Anodo 1” 1/4 1” 1/2 1” 1/2
3 Termometro - Sonda 1/2” 1/2” 1/2”
4 Termometro 1/2” 1/2” 1/2”
5 Termometro 1/2” 1/2” 1/2”
6 Attacco bancale (cieco) 1/2” 1/2” -
7 Entrata acqua fredda 1” 1” 1/4 1” 1/2
8 Ritorno serpentino inferiore 1” 1” 1/4 1” 1/4
9 Mandata serpentino inferiore 1” 1” 1/4 1” 1/4
10 Ritorno serpentino superiore 1” 1” 1/4 1” 1/4
11 Ricircolo 1/2” 1” 1”
12 Mandata serpentino superiore 1” 1” 1/4 1” 1/4 Scaldacqua e serbatoi
13 Flangia con attacco resistenza elettrica 1” 1/2 1” 1/2 1” 1/2
