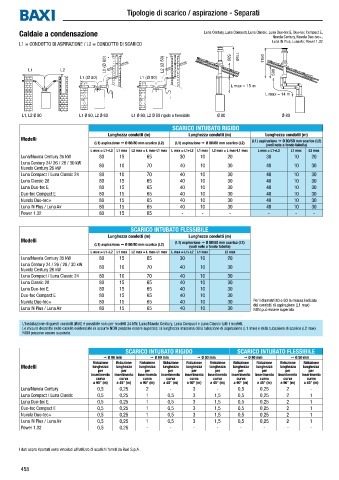

Page 460 - BAXI - LISTINO APRILE 2025

Tipologie di scarico / aspirazione - Separati

Caldaie a condensazione Luna Century, Luna Compact, Luna Classic, Luna Duo-tec E, Duo-tec Compact E,
Nuvola Century, Nuvola Duo-tec+,
Luna IN Plus, Luna Air, Power 1.32
L1 = CONDOTTO DI ASPIRAZIONE / L2 = CONDOTTO DI SCARICO
L2 (Ø 60) L2 (Ø 50) 500 1150 1150

L1 L2 500
L1 (Ø 80) L1 (Ø 80)
L max = 15 m
L max = 14 m

L1, L2 Ø 80 L1 Ø 80, L2 Ø 60 L1 Ø 80, L2 Ø 50 rigido o flessibile Ø 80 Ø 80

SCARICO INTUBATO RIGIDO
Lunghezza condotti (m) Lunghezza condotti (m) Lunghezza condotti (m)
Modelli (L1) aspirazione Œ Ø 80/50 mm scarico (L2)
(L1) aspirazione Œ Ø 80/80 mm scarico (L2) (L1) aspirazione Œ Ø 80/60 mm scarico (L2)
(vedi note a fondo tabella)
L max = L1+L2 L1 max L2 max = L max-L1 max L max = L1+L2 L1 max L2 max = L max-L1 max L max = L1+L2 L1 max L2 max
Luna/Nuvola Century 35 kW 80 15 65 30 10 20 30 10 20
Luna Century 24/ 26 / 28 / 30 kW
Nuvola Century 26 kW 80 10 70 40 10 30 40 10 30
Luna Compact / Luna Classic 24 80 10 70 40 10 30 40 10 30
Luna Classic 28 80 15 65 40 10 30 40 10 30
Luna Duo-tec E 80 15 65 40 10 30 40 10 30
Duo-tec Compact E 80 15 65 40 10 30 40 10 30
Nuvola Duo-tec+ 80 15 65 40 10 30 40 10 30
Luna IN Plus / Luna Air 80 15 65 40 10 30 40 10 30
Power 1.32 80 15 65 - - - - - -

SCARICO INTUBATO FLESSIBILE
Lunghezza condotti (m) Lunghezza condotti (m)
Modelli (L1) aspirazione Œ Ø 80/50 mm scarico (L2)
(L1) aspirazione Œ Ø 80/80 mm scarico (L2)
(vedi note a fondo tabella)
L max = L1+L2 L1 max L2 max = L max-L1 max L max = L1+L2 L1 max L2 max
Luna/Nuvola Century 35 kW 80 15 65 30 10 20
Luna Century 24 / 26 / 28 / 30 kW
Nuvola Century 26 kW 80 10 70 40 10 30
Luna Compact / Luna Classic 24 80 10 70 40 10 30
Luna Classic 28 80 15 65 40 10 30
Luna Duo-tec E 80 15 65 40 10 30
Duo-tec Compact E 80 15 65 40 10 30
Nuvola Duo-tec+ 80 15 65 40 10 30 Per i diametri 80 e 60 la misura indicata
dei condotti di aspirazione (L1 max)
Luna IN Plus / Luna Air 80 15 65 40 10 30 NON può essere superata

L’installazione di questi condotti (Ø50) è possibile solo per modelli 24 kW; Luna/Nuvola Century, Luna Compact e Luna Classic tutti i modelli.
Le misure descritte nelle caselle evidenziate in azzurro NON possono essere superate; la lunghezza massima della tubazione di aspirazione (L1 max) e della tubazione di scarico (L2 max)
NON possono essere superate.

SCARICO INTUBATO RIGIDO SCARICO INTUBATO FLESSIBILE
Œ Ø 80 mm Œ Ø 60 mm Œ Ø 50 mm Œ Ø 80 mm Œ Ø 50 mm
Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione
Modelli lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza
per per per per per per per per per per
inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento
curva curva curva curva curva curva curva curva curva curva
a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m)
Luna/Nuvola Century 0,5 0,25 2 - 3 - 0,5 0,25 2 -
Luna Compact / Luna Classic 0,5 0,25 1 0,5 3 1,5 0,5 0,25 2 1
Luna Duo-tec E 0,5 0,25 1 0,5 3 1,5 0,5 0,25 2 1
Duo-tec Compact E 0,5 0,25 1 0,5 3 1,5 0,5 0,25 2 1
Nuvola Duo-tec+ 0,5 0,25 1 0,5 3 1,5 0,5 0,25 2 1
Luna IN Plus / Luna Air 0,5 0,25 1 0,5 3 1,5 0,5 0,25 2 1
Power 1.32 0,5 0,25 - - - - - - - -

I dati sopra riportati sono vincolati all’utilizzo di scarichi forniti da Baxi S.p.A.

458
