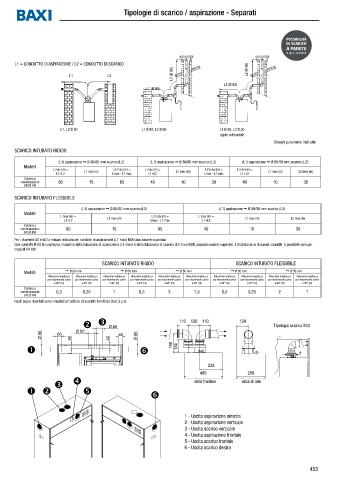

Page 455 - BAXI - LISTINO APRILE 2025

Tipologie di scarico / aspirazione - Separati

L1 = CONDOTTO DI ASPIRAZIONE / L2 = CONDOTTO DI SCARICO
L2 (Ø 60) L2 (Ø 50)
L1 L2
L1 (Ø 80)
L1 (Ø 80)

L1, L2 Ø 80 L1 Ø 80, L2 Ø 60 L1 Ø 80, L2 Ø 50
rigido o flessibile
Disegni puramente indicativi
SCARICO INTUBATO RIGIDO
(L1) aspirazione Œ Ø 80/80 mm scarico (L2) (L1) aspirazione Œ Ø 80/60 mm scarico (L2) (L1) aspirazione Œ Ø 80/50 mm scarico (L2)
Modelli
L max (m) = L1 max (m) L2 max (m) = L max (m) = L1 max (m) L2 max (m) = L max (m) = L1 max (m) L2 max (m)
L1+L2 Lmax - L1 max L1+L2 Lmax - L1 max L1+L2
Caldaia a
condensazione 80 15 65 40 10 30 40 10 30
24/28 kW
SCARICO INTUBATO FLESSIBILE
(L1) aspirazione Œ Ø 80/80 mm scarico (L2) (L1) aspirazione Œ Ø 80/50 mm scarico (L2)
Modelli
L max (m) = L1 max (m) L2 max (m) = L max (m) = L1 max (m) L2 max (m)
L1+L2 Lmax - L1 max L1+L2
Caldaia a
condensazione 80 15 65 40 10 30
24/28 kW
Per i diametri 80 e 60 la misura indicata dei condotti di aspirazione (L1 max) NON può essere superata.
Con condotti Ø 50 la lunghezza massima della tubazione di aspirazione (L1 max) e della tubazione di scarico (L2 max) NON possono essere superate. L’installazione di questi condotti è possibile solo per
modelli 24 kW.

SCARICO INTUBATO RIGIDO SCARICO INTUBATO FLESSIBILE
Modelli Œ Ø 80 mm Œ Ø 60 mm Œ Ø 50 mm Œ Ø 80 mm Œ Ø 50 mm
Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza
per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva
a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m)
Caldaia a
condensazione 0,5 0,25 1 0,5 3 1,5 0,5 0,25 2 1
24/28 kW
I dati sopra riportati sono vincolati all'utilizzo di scarichi forniti da Baxi S.p.A.

o p Ø 80 110 120 110 124 Tipologia scarico B23
Ø 80 60 60 Ø 80 60 60 Ø 80

n s 198 134

238
400 299
p q vista frontale vista di lato
n o r s

1 - Uscita aspirazione sinistra
2 - Uscita aspirazione verticale
3 - Uscita scarico verticale
4 - Uscita aspirazione frontale
5 - Uscita scarico frontale
6 - Uscita scarico destra
