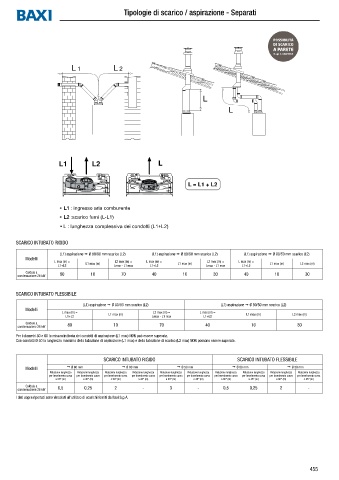

P. 457
Tipologie di scarico / aspirazione - Separati
L 1 L 2
L
L
L1 L2 L
L = L1 + L2
/ LQJUHVVR DULD FRPEXUHQWH
/ VFDULFR IXPL / /
/ OXQJKH]]D FRPSOHVVLYD GHL FRQGRWWL / /
SCARICO INTUBATO RIGIDO
(L1) aspirazione Ø 80/80 mm scarico (L2) (L1) aspirazione Ø 80/60 mm scarico (L2) (L1) aspirazione Ø 80/50 mm scarico (L2)
Modelli
L max (m) = L2 max (m) = L max (m) = L2 max (m) = L max (m) =
L1+L2 L1 max (m) Lmax - L1 max L1+L2 L1 max (m) Lmax - L1 max L1+L2 L1 max (m) L2 max (m)
Caldaia a
condensazione 28 kW 80 10 70 40 10 30 40 10 30
SCARICO INTUBATO FLESSIBILE
(L1) aspirazione Ø 80/80 mm scarico (L2) (L1) aspirazione Ø 80/50 mm scarico (L2)
Modelli
L max (m) = L2 max (m) = L max (m) =
L1+L2 L1 max (m) Lmax - L1 max L1+L2 L1 max (m) L2 max (m)
Caldaia a
condensazione 28 kW 80 10 70 40 10 30
Per i diametri 80 e 60 la misura indicata dei condotti di aspirazione (L1 max) NON può essere superata.
Con condotti Ø 50 la lunghezza massima della tubazione di aspirazione (L1 max) e della tubazione di scarico (L2 max) NON possono essere superate.
SCARICO INTUBATO RIGIDO SCARICO INTUBATO FLESSIBILE
Modelli Ø 80 mm Ø 60 mm Ø 50 mm Ø 80 mm Ø 50 mm
Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza
per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva per inserimento curva
a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m)
Caldaia a
condensazione 28 kW 0,5 0,25 2 - 3 - 0,5 0,25 2 -
I dati sopra riportati sono vincolati all'utilizzo di scarichi forniti da Baxi S.p.A.
455
