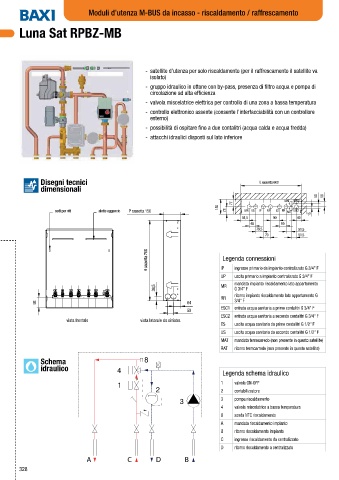

Moduli d’utenza M-BUS da incasso - riscaldamento / raffrescamento


        Luna Sat RPBZ-MB







                                                       - satellite d’utenza per solo riscaldamento (per il raffrescamento il satellite va
                                                      isolato)
                                                       - gruppo idraulico in ottone con by-pass, presenza di filtro acqua e pompa di
                                                      circolazione ad alta efficienza
                                                       - valvola miscelatrice elettrica per controllo di una zona a bassa temperatura
                                                       - controllo elettronico assente (consente l’interfacciabilità con un controllore
                                                      esterno)

                                                       - possibilità di ospitare fino a due contalitri (acqua calda e acqua fredda)
                                                       - attacchi idraulici disposti sul lato inferiore







               Disegni tecnici                                                              L cassetta 600
               dimensionali
                                                                                                                50  50
                                                                                                     MAT  ESC2
                                                                                   77
                                                                              150
                    sedi per viti   alette aggancio  P cassetta 150             73     MR US  IP  UP  ES RR  RAT  ESC1
                                                                                                              15
                                                                                      81,5       90      49
                                                                                         65         65
                                                                                           76,5           51,5
                                                                                              70          51,5

                                                     H cassetta 700            IP Legenda connessioni

                                                                                   ingresso primario da impianto centralizzato G 3/4’’ F
                                                                               UP  uscita primario a impianto centralizzato G 3/4’’ F
                                                                                   mandata impianto riscaldamento lato appartamento
                                                       38,5                    MR  G 3/4’’ F
                                                                                   ritorno impianto riscaldamento lato appartamento G
                                                                               RR
              93                                                   64              3/4’’ F
                                                                               ESC1 entrata acqua sanitaria a primo contalitri G 3/4’’ F
                                                                   50
                                                                               ESC2 entrata acqua sanitaria a secondo contalitri G 3/4’’ F
                        vista frontale            vista laterale da sinistra
                                                                               ES  uscita acqua sanitaria da primo contalitri G 1/2” F
                                                                               US  uscita acqua sanitaria da secondo contalitri G 1/2’’ F
                                                                               MAT  mandata termoarredo (non presente in questo satellite)
                                                                               RAT  ritorno termoarredo (non presente in questo satellite)

               Schema                               8
               idraulico                  4                                    Legenda schema idraulico


                                          1                                    1   valvola ON-OFF
                                                        2                      2   contabilizzatore
                                                                3              3   pompa riscaldamento
                                                                               4   valvola miscelatrice a bassa temperatura
                                                                               8   sonda NTC riscaldamento
                                                                               A   mandata riscaldamento impianto
                                                                               B   ritorno riscaldamento impianto
                                                                               C   ingresso riscaldamento da centralizzato
                                                                               D   ritorno riscaldamento a centralizzato
                               A              C         D         B
