P. 332

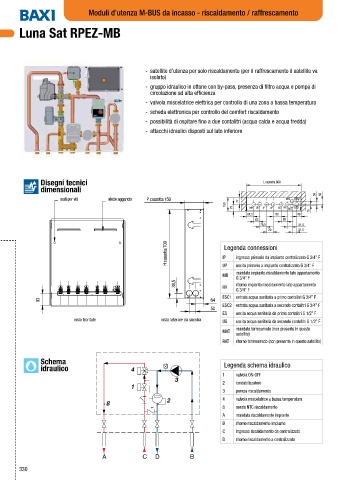

Moduli d’utenza M-BUS da incasso - riscaldamento / raffrescamento


        Luna Sat RPEZ-MB







                                                       - satellite d’utenza per solo riscaldamento (per il raffrescamento il satellite va
                                                      isolato)
                                                       - gruppo idraulico in ottone con by-pass, presenza di filtro acqua e pompa di
                                                      circolazione ad alta efficienza
                                                       - valvola miscelatrice elettrica per controllo di una zona a bassa temperatura
                                                       - scheda elettronica per controllo del comfort riscaldamento
                                                       - possibilità di ospitare fino a due contalitri (acqua calda e acqua fredda)
                                                       - attacchi idraulici disposti sul lato inferiore









               Disegni tecnici                                                               L cassetta 600
               dimensionali
                                                                                                                50  50
                      sedi per viti    alette aggancio  P cassetta 150               77              MAT  ESC2
                                                                                150
                                                                                   73    MR US  IP  UP  ES RR  RAT  ESC1
                                                                                                              15
                                                                                        81,5      90     49
                                                                                           65       65
                                                                                            76,5          51,5
                                                                                               70         51,5

                                                            H cassetta 700     IP Legenda connessioni

                                                                                    ingresso primario da impianto centralizzato G 3/4’’ F
                                                                               UP
                                                                                    uscita primario a impianto centralizzato G 3/4’’ F
                                                                                    mandata impianto riscaldamento lato appartamento
                                                                               MR
                                                                                    G 3/4’’ F
                                                               38,5                 ritorno impianto riscaldamento lato appartamento
                                                                               RR
                                                                                    G 3/4’’ F
                                                                               ESC1 entrata acqua sanitaria a primo contalitri G 3/4’’ F
               93                                                          64
                                                                               ESC2 entrata acqua sanitaria a secondo contalitri G 3/4’’ F
                                                                           50
                                                                               ES   uscita acqua sanitaria da primo contalitri G 1/2” F
                           vista frontale                 vista laterale da sinistra  US  uscita acqua sanitaria da secondo contalitri G 1/2’’ F
                                                                                    mandata termoarredo (non presente in questo
                                                                               MAT
                                                                                    satellite)
                                                                               RAT  ritorno termoarredo (non presente in questo satellite)


               Schema                                                           Legenda schema idraulico
               idraulico                       4
                                                                               1    valvola ON-OFF
                                                              3
                                               1                               2    contabilizzatore
                                                                               3    pompa riscaldamento

                                      8                     2                  4    valvola miscelatrice a bassa temperatura
                                                                               8    sonda NTC riscaldamento
                                                                               A    mandata riscaldamento impianto
                                                                               B    ritorno riscaldamento impianto
                                                                               C    ingresso riscaldamento da centralizzato
                                                                               D    ritorno riscaldamento a centralizzato
