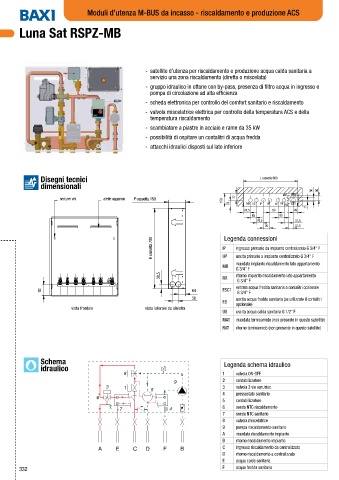

Page 334 - BAXI - LISTINO MARZO 2024
P. 334

Moduli d’utenza M-BUS da incasso - riscaldamento e produzione ACS


        Luna Sat RSPZ-MB







                                                       - satellite d’utenza per riscaldamento e produzione acqua calda sanitaria a
                                                      servizio una zona riscaldamento (diretta o miscelata)
                                                       - gruppo idraulico in ottone con by-pass, presenza di filtro acqua in ingresso e
                                                      pompa di circolazione ad alta efficienza
                                                       - scheda elettronica per controllo del comfort sanitario e riscaldamento
                                                       - valvola miscelatrice elettrica per controllo della temperatura ACS e della
                                                      temperatura riscaldamento

                                                       - scambiatore a piastre in acciaio e rame da 35 kW
                                                       - possibilità di ospitare un contalitri di acqua fredda
                                                       - attacchi idraulici disposti sul lato inferiore





               Disegni tecnici                                                              L cassetta 600
               dimensionali
                                                                                                               50  50
                                                                                                    MAT  ESC2
                                                                                    77
                      sedi per viti  alette aggancio  P cassetta 150
                                                                               150
                                                                                 73    MR US  IP  UP  ES RR  RAT  ESC1
                                                                                                             15
                                                                                       81,5      90     49
                                                                                         65        65
                                                                                           76,5          51,5
                                                                                              70         51,5
                                                      H cassetta 700           IP Legenda connessioni
                                                                                    ingresso primario da impianto centralizzato G 3/4’’ F
                                                                                    uscita primario a impianto centralizzato G 3/4’’ F
                                                                               UP
                                                                                    mandata impianto riscaldamento lato appartamento
                                                                               MR
                                                                                    G 3/4’’ F
                                                         38,5                  RR   ritorno impianto riscaldamento lato appartamento
                                                                                     G 3/4’’ F
                                                                                    entrata acqua fredda sanitaria a contalitri opzionale
               93                                                   64         ESC1
                                                                                     G 3/4’’ F
                                                                    50              uscita acqua fredda sanitaria (se utilizzato il contalitri
                                                                               ES
                                                                                    opzionale)
                          vista frontale            vista laterale da sinistra
                                                                               US   uscita acqua calda sanitaria G 1/2” F
                                                                               MAT  mandata termoarredo (non presente in questo satellite)
                                                                               RAT  ritorno termoarredo (non presente in questo satellite)





               Schema                                                           Legenda schema idraulico
               idraulico
                                                                               1    valvola ON-OFF
                                                                               2    contabilizzatore
                                                                               3    valvola 3 vie san./risc.
                                                                               4    pressostato sanitario
                                                                               5    contabilizzatore
                                                                               6    sonda NTC riscaldamento
                                                                               7    sonda NTC sanitario
                                                                               8    valvola miscelatrice
                                                                               9    pompa riscaldamento-sanitario
                                                                               A    mandata riscaldamento impianto
                                                                               B    ritorno riscaldamento impianto
                                                                               C    ingresso riscaldamento da centralizzato
                                                                               D    ritorno riscaldamento a centralizzato
                                                                               E    acqua calda sanitaria
        332                                                                    F    acqua fredda sanitaria
