P. 459

Bollitori per sistemi solari

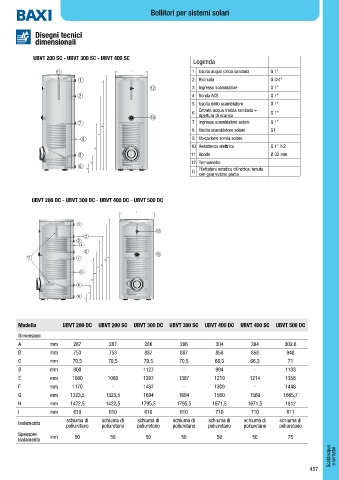

             Disegni tecnici
             dimensionali


             UBVT 200 SC - UBVT 300 SC - UBVT 400 SC
                                                                     Legenda
                     11                        I                    1 Uscita acqua calda sanitaria  G 1”
                             1                                      2 Ricircolo                 G 3/4”
                                                      12            3 Ingresso scambiatore      G 1”
                             2                                      4 Sonda ACS                 G 1”
                                                                    5 Uscita dello scambiatore  G 1”
                                                                       Entrata acqua fredda sanitaria +
                                                                    6                           G 1”
                                                      10               Apertura di scarico
                             7        H                             7 Ingresso scambiatore solare  G 1”
                                     G
                                                                    8 Uscita scambiatore solare  G1
                                    E
                              9                                     9 Ubicazione sonda solare
                                                                    10 Resistenza elettrica     G 1” 1/2
                                   B
                             8                                      11 Anodo                    Ø 33 mm
                                 A                                  12 Termometro
                             6
                                C                                      Filettatura estetica cilindrica, tenuta
                                                                    G
                                                                       con guarnizione piatta

            UBVT 200 DC - UBVT 300 DC - UBVT 400 DC - UBVT 500 DC

                                                 I

                            1
                                                        12
                               3
                            2
                             4
                               5
                                                        10
           11               7          H
                                      G
                                     F
                                    E
                             9
                                   D
                                  B
                            8
                                 A
                            6
                               C


       Modello         UBVT 200 DC  UBVT 200 SC  UBVT 300 DC  UBVT 300 SC  UBVT 400 DC  UBVT 400 SC  UBVT 500 DC
       Dimensioni
       A           mm      287         287          286         286          304         304         302.6
       B           mm      753         753          887         887          858         858          948
       C           mm      70,5        70,5         70,5        70,5        66,3         66,3         71
       D           mm      900          -          1127          -           994          -          1133
       E           mm     1080         1080        1397         1397        1219         1214        1358
       F           mm     1170          -          1487          -          1309          -          1448
       G           mm     1323,5      1323,5       1694         1694        1560         1560       1665,7
       H           mm     1422,5      1422,5       1795,5      1795,5       1671,5      1671,5       1812
       I           mm      610         610          610         610          710         710          811
                        schiuma di   schiuma di   schiuma di   schiuma di   schiuma di   schiuma di   schiuma di
       Isolamento
                        poliuretano  poliuretano  poliuretano  poliuretano  poliuretano  poliuretano  poliuretano
       Spessore    mm      50           50          50           50          50           50          75
       isolamento
                                                                                                                     Scaldacqua  e serbatoi


                                                                                                              457
