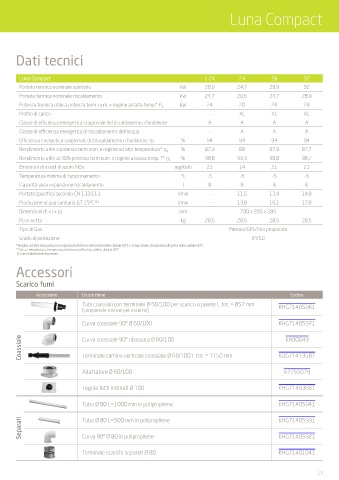

Page 13 - BAXI - LUNA COMPACT

Luna Compact

Dati tecnici

Luna Compact 1.24 24 28 32
Portata termica nominale sanitario kW 28,9 24,7 28,9 32
Portata termica nominale riscaldamento kW 24,7 20,6 24,7 28,9
kW 24 20 24 28
Potenza termica utile a potenza term .nom. e regime ad alta temp.* P 4
Profilo di carico - XL XL XL
Classe di efficienza energetica stagionale del riscaldamento d’ambiente A A A A
Classe di efficienza energetica di riscaldamento dell’acqua - A A A
Efficienza energetica stagionale del riscaldamento d’ambiente ŋs % 94 94 94 94
% 87,9 88 87,9 87,7
Rendimento utile a potenza term.nom. e regime ad alta temperatura* ŋ 4
% 98,8 99,3 98,8 98,7
Rendimento utile al 30% potenza term.nom. e regime a bassa temp. ** ŋ 1
Emissioni di ossidi di azoto NOx mg/kWh 21 14 21 21
Temperatura minima di funzionamento °C -5 -5 -5 -5
Capacità vaso espansione riscaldamento l 8 8 8 8
Portata specifica secondo EN 13203-1 l/min - 11,5 13,4 14,8
Produzione acqua sanitaria ΔT 25°C (1) l/min - 13,8 16,1 17,8
Dimensioni (h x l x p) mm 700 x 395 x 285
Peso netto kg 28,5 28,5 28,5 28,5
Tipo di Gas Metano/GPL/Aria propanata
Grado di protezione IPX5D
* Regime ad alta temperatura: temperatura di ritorno all’entrata della caldaia 60°C e temperature di mandata all’uscita della caldaia 80°C
** Bassa temperatura: temperatura di ritorno (all’entrata della caldaia) 30°C
(1) senza limitatore di portata

Accessori

Scarico fumi

Accessorio Descrizione Codice
Tubi coassiali con terminale Ø 60/100 per scarico a parete L tot. = 857 mm KHG71405961
(comprende rosone per esterno)

Curva coassiale 90° Ø 60/100 KHG71405971

Coassiale Curva coassiale 90° ribassata Ø 60/100 KUG71413581
KA00049

Terminale camino verticale coassiale Ø 60/100 L tot. = 1150 mm

Adattatore Ø 60/100 A7755079

Tegola tetti inclinati Ø 100 KHG71403661

Tubo Ø 80 L=1000 mm in polipropilene KHG71405941

Separati Tubo Ø 80 L=500 mm in polipropilene KHG71405991

KHG71405921
Curva 90° Ø 80 in polipropilene
Terminale scarichi separati Ø 80 KHG71401041

13
