Luna Compact

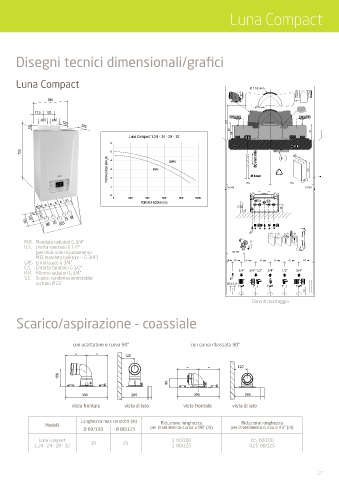

Disegni tecnici dimensionali/grafici

Luna Compact Ø 116 min

395
Ø 116 min
77,5 120
ø80 ø80
120 151
63 285
80 70
64
Luna Compact 1.24 - 24 - 28 - 32
700
PREVALENZA (mH 2 O)

5 mm 5 mm

28 39,5 65 65 65 65 67,5 PORTATA ACQUA (l/h)
44
105
135
¸ P P
M.R. Mandata radiatori G 3/4”
U.S. Uscita sanitario G 1/2”
(per mod. solo riscaldamento ¸ PP
M.B. mandata bollitore = G 3/4”)
GAS Entrata gas G 3/4”
E.S. Entrata sanitario G 1/2”
R.R. Ritorno radiatori G 3/4” 3/4” 3/4”-1/2” 3/4” 1/2” 3/4”
S.C. Scarico condensa innestabile
su tubo Ø 22 ‘
34
Dima di montaggio

Scarico/aspirazione - coassiale

con adattatore e curva 90° con curva ribassata 90°
= = = = 120 120

= = = = 120 120
156 156
80 80
395 395 285 285 395 395 285 285
vista frontale vista di lato vista frontale vista di lato

Lunghezza max condotti (m) Riduzione lunghezza Riduzione lunghezza
Modelli
Ø 60/100 Ø 80/125 per inserimento curva a 90° (m) per inserimento curva a 45° (m)
Luna Compact 1 60/100 0,5 60/100
1.24 - 24 - 28 - 32 10 25 1 80/125 0,25 80/125
