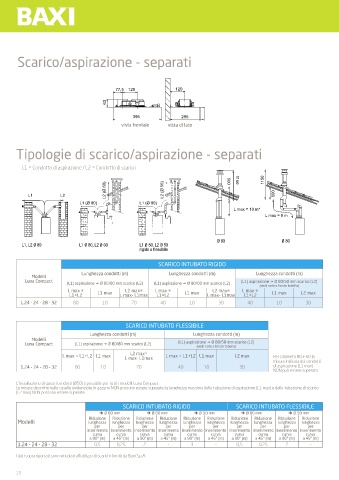

Page 18 - BAXI - LUNA COMPACT

Scarico/aspirazione - separati

77,5 120 120

63

395 285
vista frontale vista di lato

Tipologie di scarico/aspirazione - separati

L1 = Condotto di aspirazione / L2 = Condotto di scarico
1150
L2 (Ø 60) L2 (Ø 50)
1150
500
L1 L2 500
L1 (Ø 80) L1 (Ø 80)
L max = 10 m*
L max = 8 m

Ø 80 Ø 80
L1, L2 Ø 80 L1 Ø 80, L2 Ø 60 L1 Ø 80, L2 Ø 50
rigido o flessibile

SCARICO INTUBATO RIGIDO
Lunghezza condotti (m) Lunghezza condotti (m) Lunghezza condotti (m)
Modelli
Luna Compact (L1) aspirazione  Ø 80/80 mm scarico (L2) (L1) aspirazione  Ø 80/60 mm scarico (L2) (L1) aspirazione  Ø 80/50 mm scarico (L2)
(vedi note a fondo tabella)
L max = L1 max L2 max= L max = L1 max L2 max= L max = L1 max L2 max
L1+L2 L max- L1max L1+L2 L max- L1max L1+L2
1.24 - 24 - 28 - 32 80 10 70 40 10 30 40 10 30

SCARICO INTUBATO FLESSIBILE
Lunghezza condotti (m) Lunghezza condotti (m)
Modelli
Luna Compact (L1) aspirazione  Ø 80/80 mm scarico (L2) (L1) aspirazione  Ø 80/50 mm scarico (L2)
(vedi note a fondo tabella)
L2 max=
L max = L1+L2 L1 max L max- L1max L max = L1+L2 L1 max L2 max Per i diametri 80 e 60 la
misura indicata dei condotti
1.24 - 24 - 28 - 32 80 10 70 40 10 30 di aspirazione (L1 max)
NON può essere superata

L’installazione di questi condotti (Ø50) è possibile per tutti i modelli Luna Compact.
Le misure descritte nelle caselle evidenziate in azzurro NON possono essere superate; la lunghezza massima della tubazione di aspirazione (L1 max) e della tubazione di scarico
(L2 max) NON possono essere superate
SCARICO INTUBATO RIGIDO SCARICO INTUBATO FLESSIBILE
 Ø 80 mm  Ø 60 mm  Ø 50 mm  Ø 80 mm  Ø 50 mm
Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione
Modelli lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza
per per per per per per per per per per
inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento
curva curva curva curva curva curva curva curva curva curva
a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m)
1.24 - 24 - 28 - 32 0,5 0,25 2 - 3 - 0,5 0,25 2 -
I dati sopra riportati sono vincolati all’utilizzo di scarichi forniti da Baxi S.p.A.
