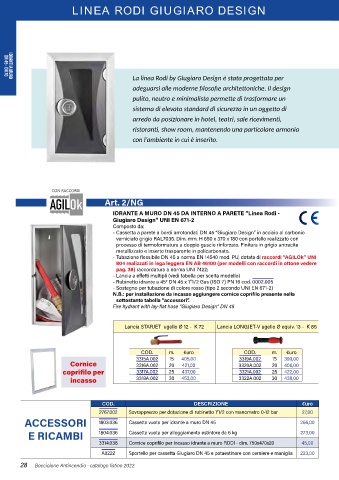

Page 28 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

LINEA RODI GIUGIARO DESIGN

La linea Rodi by Giugiaro Design è stata progettata per
DN 45 - DN 70
IDRANTI A MURO
adeguarsi alle moderne filosofie architettoniche. Il design
pulito, neutro e minimalista permette di trasformare un
sistema di elevato standard di sicurezza in un oggetto di
arredo da posizionare in hotel, teatri, sale ricevimenti,
ristoranti, show room, mantenendo una particolare armonia

con l’ambiente in cui è inserito.

CON RACCORDI
Art. 2/NG

IDRANTE A MURO DN 45 DA INTERNO A PARETE “Linea Rodi -
Giugiaro Design” UNI EN 671-2
Composto da:
- Cassetta a parete a bordi arrotondati DN 45 “Giugiaro Design” in acciaio al carbonio
verniciato grigio RAL7035. Dim. mm. H 650 x 370 x 180 con portello realizzato con
processo di termoformatura a doppio guscio rinforzato. Finitura in grigio antracite
metallizzato e inserto trasparente in policarbonato.
- Tubazione flessibile DN 45 a norma EN 14540 mod. PU, dotata di raccordi “AGILOk” UNI
804 realizzati in lega leggera EN AB 46100 (per modelli con raccordi in ottone vedere
pag. 38) raccordatura a norma UNI 7422;
- Lancia a effetti multipli (vedi tabella per scelta modello)
- Rubinetto idrante a 45° DN 45 x 1”1/2 Gas (ISO 7) PN 16 cod. 0002.005
- Sostegno per tubazione di colore rosso (tipo 2 secondo UNI EN 671-2)
N.B.: per installazione da incasso aggiungere cornice coprifilo presente nella
sottostante tabella “accessori” .
Fire hydrant with lay-flat hose “Giugiaro Design” DN 45

Lancia STARJET ugello Ø 12 - K 72 Lancia LONGJET-V ugello Ø equiv. 13 - K 85

COD. m. €uro COD. m. €uro
3315A.002 15 405,00 3319A.002 15 390,00
Cornice 3316A.002 20 421,00 3320A.002 20 406,00
coprifilo per 3317A.002 25 437,00 3321A.002 25 422,00
incasso 3318A.002 30 453,00 3322A.002 30 438,00

COD. DESCRIZIONE €uro
2767.002 Sovrapprezzo per dotazione di rubinetto 1”1/2 con manometro 0-12 bar 27,00
ACCESSORI 1803.036 Cassetta vuota per idrante a muro DN 45 266,00

E RICAMBI 1804.036 Cassetta vuota per alloggiamento estintore da 6 kg 273,00
3314.038 Cornice coprifilo per incasso idrante a muro RODI - dim. 750x470x20 45,00

A0222 Sportello per cassetta Giugiaro DN 45 e potaestinore con cerniere e maniglia 223,00
28 Bocciolone Antincendio · catalogo listino 2022
