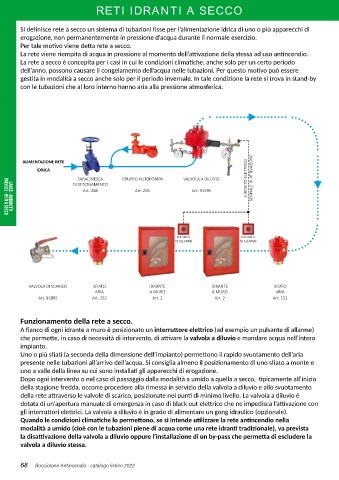

RETI IDRANTI A SECCO

Si definisce rete a secco un sistema di tubazioni fisse per l’alimentazione idrica di uno o più apparecchi di
erogazione, non permanentemente in pressione d’acqua durante il normale esercizio.
Per tale motivo viene detta rete a secco.
La rete viene riempita di acqua in pressione al momento dell’attivazione della stessa ad uso antincendio.
La rete a secco è concepita per i casi in cui le condizioni climatiche, anche solo per un certo periodo
dell’anno, possono causare il congelamento dell’acqua nelle tubazioni. Per questo motivo può essere
gestita in modalità a secco anche solo per il periodo invernale. In tale condizione la rete si trova in stand-by
con le tubazioni che al loro interno hanno aria alla pressione atmosferica.

ALIMENTAZIONE RETE
IDRICA

SARACINESCA GRUPPO AUTOPOMPA VALVOLA A DILUVIO CIRCUITO ELETTRICO SEGNALE DI ATTIVAZIONE
DI SEZIONAMENTO
Art. 408 Art. 205 Art. 915RS

LANCE - RUBINETTI
VALVOLE - RETI A SECCO

PULSANTE PULSANTE
DI ALLARME DI ALLARME

VALVOLA DI SCARICO SFIATO IDRANTE IDRANTE SFIATO
ARIA A MURO A MURO ARIA
Art. 918RS Art. 152 Art. 2 Art. 2 Art. 152

Funzionamento della rete a secco.
A fianco di ogni idrante a muro è posizionato un interruttore elettrico (ad esempio un pulsante di allarme)
che permette, in caso di necessità di intervento, di attivare la valvola a diluvio e mandare acqua nell’intero
impianto.
Uno o più sfiati (a seconda della dimensione dell’impianto) permettono il rapido svuotamento dell’aria
presente nelle tubazioni all’arrivo dell’acqua. Si consiglia almeno il posizionamento di uno sfiato a monte e
uno a valle della linea su cui sono installati gli apparecchi di erogazione.
Dopo ogni intervento o nel caso di passaggio dalla modalità a umido a quella a secco, tipicamente all’inizio
della stagione fredda, occorre procedere alla rimessa in servizio della valvola a diluvio e allo svuotamento
della rete attraverso le valvole di scarico, posizionate nei punti di minimo livello. La valvola a diluvio è
dotata di un’apertura manuale di emergenza in caso di black out elettrico che ne impedisca l’attivazione con
gli interruttori elettrici. La valvola a diluvio è in grado di alimentare un gong idraulico (opzionale).
Quando le condizioni climatiche lo permettono, se si intende utilizzare la rete antincendio nella
modalità a umido (cioè con le tubazioni piene di acqua come una rete idranti tradizionale), va prevista
la disattivazione della valvola a diluvio oppure l’installazione di un by-pass che permetta di escludere la
valvola a diluvio stessa.
