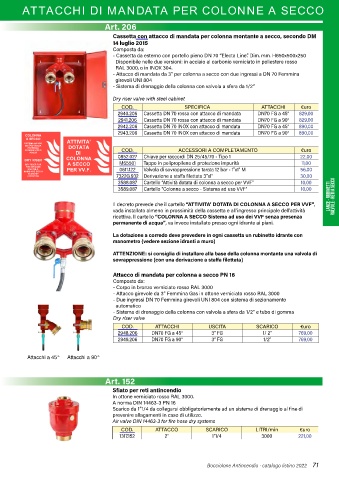

Page 71 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

ATTACCHI DI MANDATA PER COLONNE A SECCO

Art. 206
Cassetta con attacco di mandata per colonna montante a secco, secondo DM
14 luglio 2015
Composta da:
- Cassetta da esterno con portello pieno DN 70 “Electa Line”. Dim. mm. H650x500x250
Disponibile nelle due versioni: in acciaio al carbonio verniciato in poliestere rosso
RAL 3000, o in INOX 304.
- Attacco di mandata da 3” per colonna a secco con due ingressi a DN 70 Femmina
girevoli UNI 804
- Sistema di drenaggio della colonna con valvola a sfera da 1/2”

Dry riser valve with steel cabinet
COD. SPECIFICA ATTACCHI €uro
2940.206 Cassetta DN 70 rossa con attacco di mandata DN70 FG a 45° 829,00
2941.206 Cassetta DN 70 rossa con attacco di mandata DN70 FG a 90° 829,00
2942.206 Cassetta DN 70 INOX con attacco di mandata DN70 FG a 45° 890,00
2943.206 Cassetta DN 70 INOX con attacco di mandata DN70 FG a 90° 890,00
COLONNA
A SECCO
SISTEMA AD USO ATTIVITA’
DEI VV.F.SENZA DOTATA
PRESENZA COD. ACCESSORI A COMPLETAMENTO €uro
PERMANENTE DI
ACQUA DI 0852.027 Chiave per raccordi DN 25/45/70 - Tipo 1 22,00
COLONNA
DRY RISER M65501 Tappo in polipropilene di protezione impurità 11,00
DRY RISER FOR A SECCO
FIRE BRIGADE 0611.122 Valvola di sovrappressione tarata 12 bar - 1”x1” M 56,00
USE ONLY. PER VV.F.
MAINS ARE DRY IN
STAND-BY
CONDITION 7322G.932 Derivazione a staffa filettata 3”x1” 30,00
3588.087 Cartello “Attività dotata di colonna a secco per VVF” 10,00
3589.087 Cartello “Colonna a secco - Sistema ad uso VVF” 10,00
Il decreto prevede che il cartello “ATTIVITA’ DOTATA DI COLONNA A SECCO PER VVF”, LANCE - RUBINETTI VALVOLE - RETI A SECCO
vada installato almeno in prossimità della cassetta e all’ingresso principale dell’attività
ricettiva. Il cartello “COLONNA A SECCO Sistema ad uso dei VVF senza presenza
permanente di acqua”, va invece installato presso ogni idrante ai piani.
La dotazione a corredo deve prevedere in ogni cassetta un rubinetto idrante con
manometro (vedere sezione idranti a muro)

ATTENZIONE: si consiglia di installare alla base della colonna montante una valvola di
sovrappressione (con una derivazione a staffa filettata)

Attacco di mandata per colonna a secco PN 16
Composto da:
- Corpo in bronzo verniciato rosso RAL 3000
- Attacco girevole da 3” Femmina Gas in ottone verniciato rosso RAL 3000
SEZIONE A-A SEZIONE B-B
- Due ingressi DN 70 Femmina girevoli UNI 804 con sistema di sezionamento
A B
automatico
- Sistema di drenaggio della colonna con valvola a sfera da 1/2” e tubo di gomma
Dry riser valve
COD. ATTACCHI USCITA SCARICO €uro
2948.206 DN70 FG a 45° 3” FG 1/ 2” 769,00
2949.206 DN70 FG a 90° 3” FG 1/2” 769,00

Attacchi a 45° Attacchi a 90°
A B
Uscita a 45° Uscita a 90°
Art. 152

Sfiato per reti antincendio
In ottone verniciato rosso RAL 3000.
A norma DIN 14463-3 PN 16
Scarico da 1”1/4 da collegarsi obbligatoriamente ad un sistema di drenaggio al fine di
prevenire allagamenti in caso di utilizzo.
Air valve DIN 14463-3 for fire hose dry systems
COD. ATTACCO SCARICO LITRI/min €uro
1317.152 2" 1"1/4 3000 221,00
