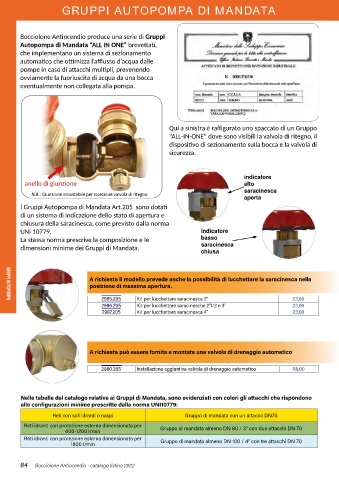

Page 84 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

GRUPPI AUTOPOMPA DI MANDATA

Bocciolone Antincendio produce una serie di Gruppi
Autopompa di Mandata “ALL IN ONE” brevettati,
che implementano un sistema di sezionamento
automatico che ottimizza l’afflusso d’acqua dalle
pompe in caso di attacchi multipli, prevenendo
ovviamente la fuoriuscita di acqua da una bocca
eventualmente non collegata alla pompa.

Qui a sinistra è raffigurato uno spaccato di un Gruppo
“ALL-IN-ONE” dove sono visibili la valvola di ritegno, il
dispositivo di sezionamento sulla bocca e la valvola di
sicurezza.

indicatore
anello di giunzione alto
saracinesca
N.B.: Giunzione smontabile per ispezione valvola di ritegno
aperta
I Gruppi Autopompa di Mandata Art.205 sono dotati
di un sistema di indicazione dello stato di apertura e
chiusura della saracinesca, come previsto dalla norma
UNI 10779. indicatore
La stessa norma prescrive la composizione e le basso
dimensioni minime dei Gruppi di Mandata. saracinesca
chiusa

A richiesta il modello prevede anche la possibilità di lucchettare la saracinesca nella
posizione di massima apertura.

2985.205 Kit per lucchettare saracinesca 2” 23,00
GRUPPI AUTOPOMPA
2986.205 Kit per lucchettare saracinesche 2”1/2 e 3” 23,00
2987.205 Kit per lucchettare saracinesca 4” 23,00

A richiesta può essere fornita e montata una valvola di drenaggio automatico

2980.205 Installazione aggiuntiva valvola di drenaggio automatico 86,00

Nelle tabelle del catalogo relative ai Gruppi di Mandata, sono evidenziati con colori gli attacchi che rispondono
alle configurazioni minime prescritte dalla norma UNI10779:
Reti con soli idranti o naspi Gruppo di mandata con un attacco DN70
Reti idranti con protezione esterna dimensionata per Gruppo di mandata almeno DN 80 / 3” con due attacchi DN 70
600-1200 l/min
Reti idranti con protezione esterna dimensionata per Gruppo di mandata almeno DN 100 / 4” con tre attacchi DN 70
1800 l/min

84 Bocciolone Antincendio · catalogo listino 2022
