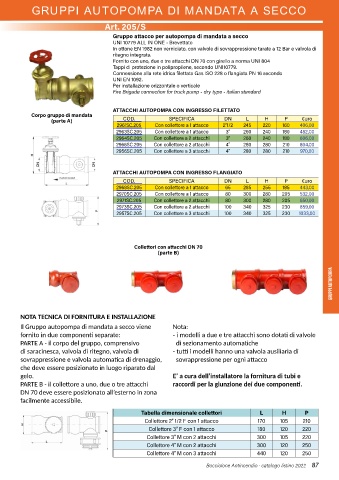

Page 87 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

GRUPPI AUTOPOMPA DI MANDATA A SECCO

Art. 205/S
Gruppo attacco per autopompa di mandata a secco
UNI 10779 ALL IN ONE - Brevettato
In ottone EN 1982 non verniciato, con valvole di sovrappressione tarate a 12 Bar e valvola di
ritegno integrata.
Fornito con uno, due o tre attacchi DN 70 con girello a norma UNI 804
Tappi di protezione in polipropilene, secondo UNI10779.
Connessione alla rete idrica filettata Gas ISO 228 o flangiata PN 16 secondo
UNI EN 1092.
Per installazione orizzontale o verticale
Fire Brigade connection for truck pump - dry type - italian standard

ATTACCHI AUTOPOMPA CON INGRESSO FILETTATO
Corpo gruppo di mandata
(parte A) COD. SPECIFICA DN L H P €uro
2961SC.205 Con collettore a 1 attacco 2”1/2 245 220 160 406,00
2963SC.205 Con collettore a 1 attacco 3” 260 240 180 482,00
2964SC.205 Con collettore a 2 attacchi 3” 260 240 180 606,00
2966SC.205 Con collettore a 2 attacchi 4” 280 280 210 804,00
2956SC.205 Con collettore a 3 attacchi 4” 280 280 210 970,00

ATTACCHI AUTOPOMPA CON INGRESSO FLANGIATO
COD. SPECIFICA DN L H P €uro
2968SC.205 Con collettore a 1 attacco 65 285 255 185 443,00
2970SC.205 Con collettore a 1 attacco 80 300 280 205 532,00
2971SC.205 Con collettore a 2 attacchi 80 300 280 205 650,00
2973SC.205 Con collettore a 2 attacchi 100 340 325 230 859,00
2957SC.205 Con collettore a 3 attacchi 100 340 325 230 1033,00

Collettori con attacchi DN 70
(parte B)

GRUPPI AUTOPOMPA

NOTA TECNICA DI FORNITURA E INSTALLAZIONE

Il Gruppo autopompa di mandata a secco viene Nota:
fornito in due componenti separate: - i modelli a due e tre attacchi sono dotati di valvole
PARTE A - il corpo del gruppo, comprensivo di sezionamento automatiche
di saracinesca, valvola di ritegno, valvola di - tutti i modelli hanno una valvola ausiliaria di
sovrappressione e valvola automatica di drenaggio, sovrappressione per ogni attacco
che deve essere posizionato in luogo riparato dal
gelo. E’ a cura dell’installatore la fornitura di tubi e
PARTE B - il collettore a uno, due o tre attacchi raccordi per la giunzione dei due componenti.
DN 70 deve essere posizionato all’esterno in zona
facilmente accessibile.

Tabella dimensionale collettori L H P
Collettore 2” 1/2 F con 1 attacco 170 105 210
Collettore 3” F con 1 attacco 180 120 220
Collettore 3” M con 2 attacchi 300 105 220
Collettore 4” M con 2 attacchi 300 120 250
Collettore 4” M con 3 attacchi 440 120 250

Bocciolone Antincendio · catalogo listino 2022 87
