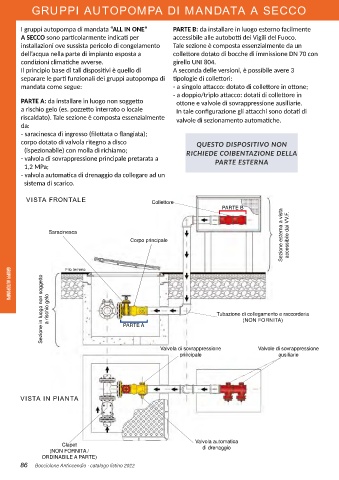

GRUPPI AUTOPOMPA DI MANDATA A SECCO

I gruppi autopompa di mandata “ALL IN ONE” PARTE B: da installare in luogo esterno facilmente
A SECCO sono particolarmente indicati per accessibile alle autobotti dei Vigili del Fuoco.
installazioni ove sussista pericolo di congelamento Tale sezione è composta essenzialmente da un
dell’acqua nella parte di impianto esposta a collettore dotato di bocche di immissione DN 70 con
condizioni climatiche avverse. girello UNI 804.
Il principio base di tali dispositivi è quello di A seconda delle versioni, è possibile avere 3
separare le parti funzionali dei gruppi autopompa di tipologie di collettori:
mandata come segue: - a singolo attacco: dotato di collettore in ottone;
- a doppio/triplo attacco: dotati di collettore in
PARTE A: da installare in luogo non soggetto ottone e valvole di sovrappressione ausiliarie.
a rischio gelo (es. pozzetto interrato o locale In tale configurazione gli attacchi sono dotati di
riscaldato). Tale sezione è composta essenzialmente valvole di sezionamento automatiche.
da:
- saracinesca di ingresso (filettata o flangiata);
corpo dotato di valvola ritegno a disco QUESTO DISPOSITIVO NON
(ispezionabile) con molla di richiamo; RICHIEDE COIBENTAZIONE DELLA
- valvola di sovrappressione principale pretarata a PARTE ESTERNA
1,2 MPa;
- valvola automatica di drenaggio da collegare ad un
sistema di scarico.

VISTA FRONTALE Collettore
PARTE B
Sezione esterna a vista accessibile dai VV.F.

Saracinesca
Corpo principale

Filo terreno
Sezione in luogo non soggetto a rischio gelo PARTE A Tubazione di collegamento e raccorderia

GRUPPI AUTOPOMPA

(NON FORNITA)

Valvola di sovrappressione Valvole di sovrappressione
principale ausiliarie

VISTA IN PIANTA

Valvola automatica
Clapet di drenaggio
(NON FORNITA /
ORDINABILE A PARTE)
