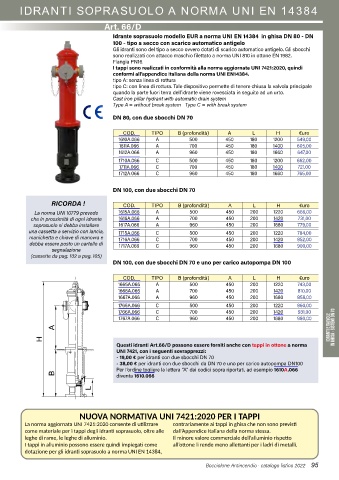

Page 95 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

IDRANTI SOPRASUOLO A NORMA UNI EN 14384

Art. 66/D

Idrante soprasuolo modello EUR a norma UNI EN 14384 in ghisa DN 80 - DN
100 - tipo a secco con scarico automatico antigelo
Gli idranti sono del tipo a secco ovvero dotati di scarico automatico antigelo. Gli sbocchi
sono realizzati con attacco maschio filettato a norma UNI 810 in ottone EN 1982.
Flangia PN16.
I tappi sono realizzati in conformità alla norma aggiornata UNI 7421:2020, quindi
conformi all’appendice italiana della norma UNI EN14384.
tipo A: senza linea di rottura
tipo C: con linea di rottura. Tale dispositivo permette di tenere chiusa la valvola principale
quando la parte fuori terra dell’idrante viene rovesciata in seguito ad un urto.
Cast iron pillar hydrant with automatic drain system
Type A = without break system Type C = with break system

DN 80, con due sbocchi DN 70

COD. TIPO B (profondità) A L H €uro
1610A.066 A 500 450 180 1200 549,00
1611A.066 A 700 450 180 1400 605,00
1612A.066 A 960 450 180 1660 647,00
1710A.066 C 500 450 180 1200 662,00
1711A.066 C 700 450 180 1400 721,00
1712A.066 C 960 450 180 1660 765,00

DN 100, con due sbocchi DN 70

RICORDA ! COD. TIPO B (profondità) A L H €uro
La norma UNI 10779 prevede 1615A.066 A 500 450 200 1220 666,00
che in prossimità di ogni idrante 1616A.066 A 700 450 200 1420 731,00
soprasuolo si debba installare 1617A.066 A 960 450 200 1680 779,00
una cassetta a servizio con lancia, 1715A.066 C 500 450 200 1220 784,00
manichetta e chiave di manovra e 1716A.066 C 700 450 200 1420 852,00
debba essere posto un cartello di 1717A.066 C 960 450 200 1680 900,00
segnalazione
(cassette da pag. 102 a pag. 105)
DN 100, con due sbocchi DN 70 e uno per carico autopompa DN 100

COD. TIPO B (profondità) A L H €uro
1665A.066 A 500 450 200 1220 743,00
1666A.066 A 700 450 200 1420 810,00
1667A.066 A 960 450 200 1680 858,00
1765A.066 C 500 450 200 1220 860,00
1766A.066 C 700 450 200 1420 931,00
IDRANTI E VALVOLE IN GHISA - SISTEMI DN 70
1767A.066 C 960 450 200 1680 980,00

Questi idranti Art.66/D possono essere forniti anche con tappi in ottone a norma
UNI 7421, con i seguenti sovrapprezzi:
- 19,00 € per idranti con due sbocchi DN 70
- 38,00 € per idranti con due sbocchi da DN 70 e uno per carico autopompa DN100
Per l’ordine togliere la lettera “A” dai codici sopra riportati, ad esempio 1610A.066
diventa 1610.066

NUOVA NORMATIVA UNI 7421:2020 PER I TAPPI
La norma aggiornata UNI 7421:2020 consente di utilizzare contrariamente ai tappi in ghisa che non sono previsti
come materiale per i tappi degli idranti soprasuolo, oltre alle dall’Appendice Italiana della norma stessa.
leghe di rame, le leghe di alluminio. Il minore valore commerciale dell’alluminio rispetto
I tappi in alluminio possono essere quindi impiegati come all’ottone li rende meno allettanti per i ladri di metalli.
dotazione per gli idranti soprasuolo a norma UNI EN 14384,

Bocciolone Antincendio · catalogo listino 2022 95
