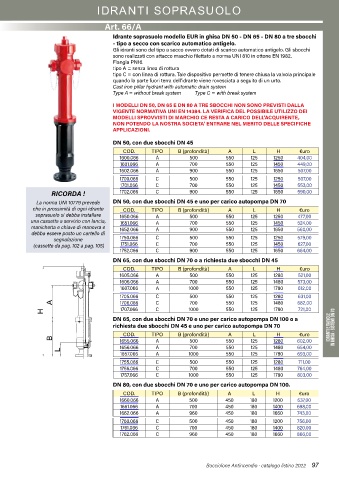

Page 97 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

IDRANTI SOPRASUOLO

Art. 66/C Art. 66/A
Idrante soprasuolo modello EUR in ghisa DN 50 - DN 65 - DN 80 a tre sbocchi
- tipo a secco con scarico automatico antigelo.
Gli idranti sono del tipo a secco ovvero dotati di scarico automatico antigelo. Gli sbocchi
sono realizzati con attacco maschio filettato a norma UNI 810 in ottone EN 1982.
Flangia PN16.
tipo A = senza linea di rottura
tipo C = con linea di rottura. Tale dispositivo permette di tenere chiusa la valvola principale
quando la parte fuori terra dell’idrante viene rovesciata a seguito di un urto.
Cast iron pillar hydrant with automatic drain system
Type A = without break system Type C = with break system
I MODELLI DN 50, DN 65 E DN 80 A TRE SBOCCHI NON SONO PREVISTI DALLA
VIGENTE NORMATIVA UNI EN 14384. LA VERIFICA DEL POSSIBILE UTILIZZO DEI
MODELLI SPROVVISTI DI MARCHIO CE RESTA A CARICO DELL’ACQUIRENTE,
NON POTENDO LA NOSTRA SOCIETA’ ENTRARE NEL MERITO DELLE SPECIFICHE
APPLICAZIONI.
DN 50, con due sbocchi DN 45
COD. TIPO B (profondità) A L H €uro
1600.066 A 500 550 125 1250 404,00
1601.066 A 700 550 125 1450 449,00
1602.066 A 900 550 125 1650 507,00
1700.066 C 500 550 125 1250 507,00
1701.066 C 700 550 125 1450 553,00
RICORDA ! 1702.066 C 900 550 125 1650 590,00

La norma UNI 10779 prevede DN 50, con due sbocchi DN 45 e uno per carico autopompa DN 70
che in prossimità di ogni idrante COD. TIPO B (profondità) A L H €uro
soprasuolo si debba installare 1650.066 A 500 550 125 1250 477,00
una cassetta a servizio con lancia, 1651.066 A 700 550 125 1450 524,00
manichetta e chiave di manovra e 1652.066 A 900 550 125 1650 560,00
debba essere posto un cartello di
segnalazione 1750.066 C 500 550 125 1250 579,00
(cassette da pag. 102 a pag. 105) 1751.066 C 700 550 125 1450 627,00
1752.066 C 900 550 125 1650 664,00
DN 65, con due sbocchi DN 70 o a richiesta due sbocchi DN 45
COD. TIPO B (profondità) A L H €uro
1605.066 A 500 550 125 1280 521,00
1606.066 A 700 550 125 1480 573,00
1607.066 A 1000 550 125 1780 612,00
1705.066 C 500 550 125 1280 631,00
1706.066 C 700 550 125 1480 682,00
1707.066 C 1000 550 125 1780 721,00
DN 65, con due sbocchi DN 70 e uno per carico autopompa DN 100 o a
richiesta due sbocchi DN 45 e uno per carico autopompa DN 70 IDRANTI E VALVOLE IN GHISA - SISTEMI DN 70
COD. TIPO B (profondità) A L H €uro
1655.066 A 500 550 125 1280 602,00
1656.066 A 700 550 125 1480 654,00
1657.066 A 1000 550 125 1780 693,00
1755.066 C 500 550 125 1280 711,00
1756.066 C 700 550 125 1480 764,00
1757.066 C 1000 550 125 1780 803,00

DN 80, con due sbocchi DN 70 e uno per carico autopompa DN 100.
COD. TIPO B (profondità) A L H €uro
1660.066 A 500 450 180 1200 637,00
1661.066 A 700 450 180 1400 698,00
1662.066 A 960 450 180 1660 743,00
1760.066 C 500 450 180 1200 756,00
1761.066 C 700 450 180 1400 820,00
1762.066 C 960 450 180 1660 866,00

Bocciolone Antincendio · catalogo listino 2022 97
