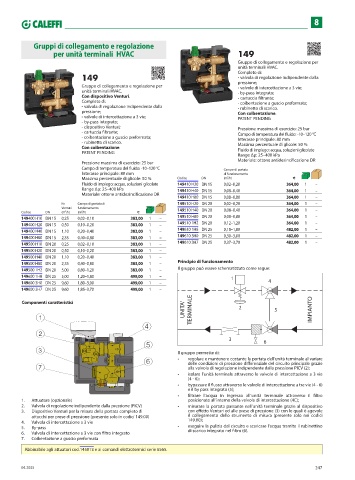

Page 249 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

8

Gruppi di collegamento e regolazione
per unità terminali HVAC 149
Gruppo di collegamento e regolazione per
unità terminali HVAC.
Completo di:
149 - valvola di regolazione indipendente dalla
Gruppo di collegamento e regolazione per pressione;
- valvole di intercettazione a 3 vie;
unità terminali HVAC. - by-pass integrato;
Con dispositivo Venturi. - cartuccia filtrante;
Completo di: - coibentazione a guscio preformata;
- valvola di regolazione indipendente dalla - rubinetto di scarico.
pressione; Con coibentazione.
- valvole di intercettazione a 3 vie; PATENT PENDING
- by-pass integrato;
- dispositivo Venturi; Pressione massima di esercizio: 25 bar
- cartuccia filtrante; Campo di temperatura del fluido: -10–120 °C
- coibentazione a guscio preformata; Interasse principale: 80 mm
- rubinetto di scarico. Massima percentuale di glicole: 50 %
Con coibentazione.
PATENT PENDING Fluido di impiego: acqua, soluzioni glicolate
Range Δp: 25–400 kPa
Materiale: ottone antidezincificazione DR
Pressione massima di esercizio: 25 bar
Campo di temperatura del fluido: -10–120 °C Campo di portata
Interasse principale: 80 mm di funzionamento
Massima percentuale di glicole: 50 % Codice DN (m³/h) €
Fluido di impiego: acqua, soluzioni glicolate 149410 H20 DN 15 0,02–0,20 364,00 1 –
Range Δp: 25–400 kPa 149410 H40 DN 15 0,08–0,40 364,00 1 –
Materiale: ottone antidezincificazione DR
149410 H80 DN 15 0,08–0,80 364,00 1 –
Kv Campo di portata di 149510 H20 DN 20 0,02–0,20 364,00 1 –
Venturi funzionamento 149510 H40 DN 20 0,08–0,40 364,00 1 –
Codice DN (m³/h) (m³/h) €
149400 H10 DN 15 0,25 0,02–0,10 383,00 1 – 149510 H80 DN 20 0,08–0,80 364,00 1 –
149400 H20 DN 15 0,50 0,10–0,20 383,00 1 – 149510 1H2 DN 20 0,12–1,20 364,00 1 –
149400 H40 DN 15 1,10 0,20–0,40 383,00 1 – 149610 1H8 DN 25 0,18–1,80 482,00 1 –
149400 H80 DN 15 2,35 0,40–0,80 383,00 1 – 149610 3H0 DN 25 0,30–3,00 482,00 1 –
149500 H10 DN 20 0,25 0,02–0,10 383,00 1 – 149610 3H7 DN 25 0,37–3,70 482,00 1 –
149500 H20 DN 20 0,50 0,10–0,20 383,00 1 –
149500 H40 DN 20 1,10 0,20–0,40 383,00 1 –
149500 H80 DN 20 2,35 0,40–0,80 383,00 1 – Principio di funzionamento
149500 1H2 DN 20 5,00 0,80–1,20 383,00 1 – Il gruppo può essere schematizzato come segue:
149600 1H8 DN 25 5,00 1,20–1,80 499,00 1 – 1
149600 3H0 DN 25 9,60 1,80–3,00 499,00 1 – 4
149600 3H7 DN 25 9,60 1,85–3,70 499,00 1 –

Componenti caratteristici
UNITA’ TERMINALE 2 5 IMPIANTO

1
4
2
3 6
5
3 Il gruppo permette di:
A B
PN25 • regolare e mantenere costante la portata dell’unità terminale al variare
CR 6 delle condizioni di pressione differenziale del circuito principale grazie
CR
7 PN25 B A alla valvola di regolazione indipendente dalla pressione PICV (2);
• isolare l’unità terminale attraverso le valvole di intercettazione a 3 vie
(4 - 6);
• bypassare il flusso attraverso le valvole di intercettazione a tre vie (4 - 6)
e il by pass integrato (5);
• filtrare l’acqua in ingresso all’unità terminale attraverso il filtro
1. Attuatore (opzionale) posizionato all’interno della valvola di intercettazione (4C);
2. Valvola di regolazione indipendente dalla pressione (PICV) • misurare la portata passante nell’unità terminale grazie al dispositivo
3. Dispositivo Venturi per la misura della portata completo di con effetto Venturi ed alle prese di pressione (3) con le quali è agevole
attacchi per prese di pressione (presente solo in codici 149.00) il collegamento dello strumento di misura (presente solo nei codici
4. Valvola di intercettazione a 3 vie 149.00);
5. By-pass • eseguire la pulizia del circuito e scaricare l’acqua tramite il rubinettino
6. Valvola di intercettazione a 3 vie con filtro integrato di scarico integrato nel filtro (6).
7. Coibentazione a guscio preformata

Abbinabile agli attuatori cod.145013 e ai comandi elettrotermici serie 6565.

04.2025 247
