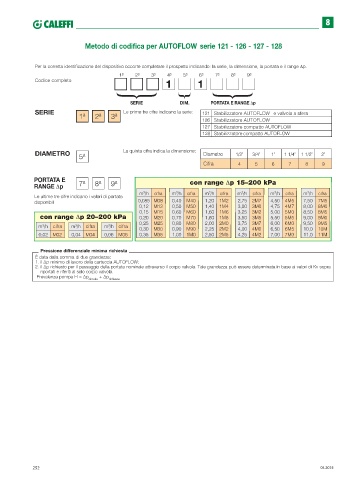

Metodo di codifica per AUTOFLOW serie 121 - 126 - 127 - 128
Le prime tre cifre indicano la serie:
128 compatto AUTOFLOW
La quinta cifra indica la dimensione:
con range Δp 15–200 kPa
Le ultime tre cifre indicano i valori di portata
disponibili
con range Δp 20–200 kPa
0,02 M02 0,04 M04 0,06 M06
Pressione differenziale minima richiesta
È data dalla somma di due grandezze:
1. il Δp minimo di lavoro della cartuccia AUTOFLOW;
2. il Δp richiesto per il passaggio della portata nominale attraverso il corpo valvola. Tale grandezza può essere determinata in base ai valori di Kv sopra
riportati e riferiti al solo corpo valvola.
Prevalenza pompa H = Δp + Δp
circuito richiesta
