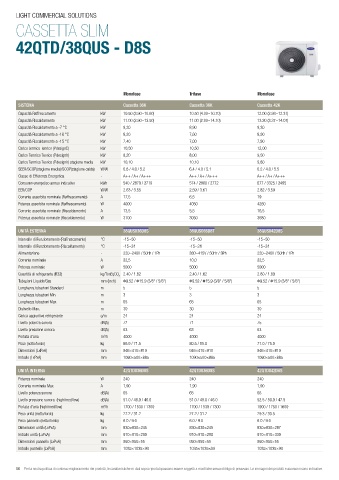

Page 56 - CARRIER DIV ESPANSIONE DIRETTA - CATALISTINO 2023

LIGHT COMMERCIAL SOLUTIONS

CASSETTA SLIM

42QTD/38QUS - D8S

Monofase Trifase Monofase
SISTEMA Cassetta 36K Cassetta 36K Cassetta 42K
Capacità Raffrescamento kW 10.50 (3.90~10.60) 10.50 (4.00~10.70) 12.00 (2.93~12.31)
Capacità Riscaldamento kW 11.00 (2.90~13.50) 11.00 (2.90~14.10) 13.20 (3.37~14.07)
Capacità Riscaldamento a -7 °C kW 9,20 8,90 9,30
Capacità Riscaldamento a -10 °C kW 8,20 7,60 8,90
Capacità Riscaldamento a -15 °C kW 7,40 7,00 7,90
Carico termico Teorico (PdesignC) kW 10,50 10,50 12,00
Carico Termico Teorico (Pdesignh) kW 8,20 8,00 9,50
Carico Termico Teorico (Pdesignh) stagione media kW 10,10 10,10 9,80
SEER/SCOP(stagione media)/SCOP(stagione calda) W/W 6.8 / 4.0 / 5.2 6.4 / 4.0 / 5.1 6.2 / 4.0 / 5.5
Classe di Efficienza Energetica - A++ / A+ / A+++ A++ / A+ / A+++ A++ / A+ / A+++
Consumo energetico annuo indicativo kWh 540 / 2870 / 2719 574 / 2800 / 2772 677 / 3325 / 2495
EER/COP W/W 2.63 / 3.55 2.59 / 3.61 2.82 / 3.59
Corrente assorbita nominale (Raffrescamento) A 17,5 6,5 19
Potenza assorbita nominale (Raffrescamento) W 4000 4050 4260
Corrente assorbita nominale (Riscaldamento) A 13,5 5,5 16,5
Potenza assorbita nominale (Riscaldamento) W 3100 3050 3680

UNITÀ ESTERNA 38QUS036D8S 38QUS036D8T 38QUS042D8S
Intervallo di Funzionamento (Raffrescamento) °C -15~50 -15~50 -15~50
Intervallo di Funzionamento (Riscaldamento) °C -15~24 -15~24 -15~24
Alimentazione - 220~240V / 50Hz / 1Ph 380~415V / 50Hz / 3Ph 220~240V / 50Hz / 1Ph
Corrente nominale A 22,5 10,0 22,5
Potenza nominale W 5000 5000 5000
Quantità di refrigerante (R32) kg/TonEqCO 2.40 / 1.62 2.40 / 1.62 2.80 / 1.89
2
Tubazioni Liquido/Gas mm (inch) Φ9.52 / Φ15.9 (3/8” / 5/8”) Φ9.52 / Φ15.9 (3/8” / 5/8”) Φ9.52 / Φ15.9 (3/8” / 5/8”)
Lunghezza tubazioni Standard m 5 5 5
Lunghezza tubazioni Min. m 3 3 3
Lunghezza tubazioni Max. m 65 65 65
Dislivello Max. m 30 30 30
Carica aggiuntiva refrigerante g/m 24 24 24
Livello potenza sonora dB(A) 72 71 75
Livello pressione sonora dB(A) 63 63 63
3
Portata d'aria m /h 4000 4000 4000
Peso (netto/lordo) kg 66.9 / 71.5 80.5 / 85.0 71.0 / 75.0
Dimensioni (LxPxA) mm 946×410×810 946×410×810 946×410×810
Imballo (LxPxA) mm 1090×500×885 1090×500×885 1090×500×885

UNITÀ INTERNA 42QTD036D8S 42QTD036D8S 42QTD042D8S
Potenza nominale W 240 240 240
Corrente nominale Max. A 1,90 1,90 1,90
Livello potenza sonora dB(A) 65 65 66
Livello pressione sonora (high/med/low) dB(A) 51.0 / 48.0 / 46.0 51.0 / 49.0 / 46.0 52.5 / 50.0 / 47.5
3
Portata d'aria (high/med/low) m /h 1700 / 1530 / 1300 1700 / 1530 / 1300 1900 / 1750 / 1600
Peso unità (netto/lordo) kg 27.2 / 31.2 27.2 / 31.2 29.3 / 33.5
Peso pannello (netto/lordo) kg 6.0 / 9.0 6.0 / 9.0 6.0 / 9.0
Dimensioni unità (LxPxA) mm 830×830×245 830×830×245 830×830×287
Imballo unità (LxPxA) mm 910×910×290 910×910×290 910×910×330
Dimensioni pannello (LxPxA) mm 950×950×55 950×950×55 950×950×55
Imballo pannello (LxPxA) mm 1035×1035×90 1035×1035×90 1035×1035×90

56 Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche e i dati sopra riportati possono essere soggetti a modifiche senza obbligo di preavviso. Le immagini dei prodotti e accessori sono indicative.
