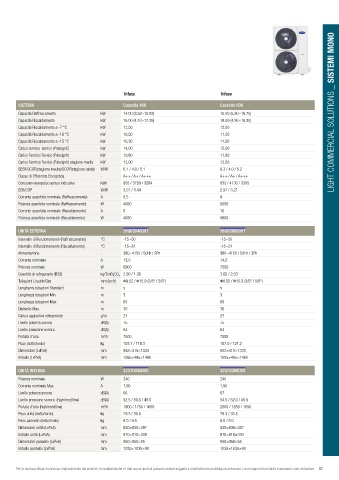

Page 57 - CARRIER DIV ESPANSIONE DIRETTA - CATALISTINO 2023

Trifase Trifase
SISTEMA Cassetta 48K Cassette 60K
Capacità Raffrescamento kW 14.00 (3.52~15.83) 15.00 (5.20~16.70) LIGHT COMMERCIAL SOLUTIONS _ SISTEMI MONO
Capacità Riscaldamento kW 16.00 (4.10~17.29) 18.00 (4.30~19.30)
Capacità Riscaldamento a -7 °C kW 12,50 13,50
Capacità Riscaldamento a -10 °C kW 10,50 11,50
Capacità Riscaldamento a -15 °C kW 10,30 11,00
Carico termico Teorico (PdesignC) kW 14,00 15,00
Carico Termico Teorico (Pdesignh) kW 10,80 11,80
Carico Termico Teorico (Pdesignh) stagione media kW 12,00 12,50
SEER/SCOP(stagione media)/SCOP(stagione calda) W/W 6.1 / 4.0 / 5.1 6.3 / 4.0 / 5.2
Classe di Efficienza Energetica - A++ / A+ / A+++ A++ / A+ / A+++
Consumo energetico annuo indicativo kWh 803 / 3780 / 3294 833 / 4130 / 3365
EER/COP W/W 3.01 / 3.49 2.97 / 3.21
Corrente assorbita nominale (Raffrescamento) A 8,5 9
Potenza assorbita nominale (Raffrescamento) W 4650 5050
Corrente assorbita nominale (Riscaldamento) A 8 10
Potenza assorbita nominale (Riscaldamento) W 4580 5600

UNITÀ ESTERNA 38QUS048D8T 38QUS060D8T
Intervallo di Funzionamento (Raffrescamento) °C -15~50 -15~50
Intervallo di Funzionamento (Riscaldamento) °C -15~24 -15~24
Alimentazione - 380~415V / 50Hz / 3Ph 380~415V / 50Hz / 3Ph
Corrente nominale A 13,0 14,0
Potenza nominale W 6900 7500
Quantità di refrigerante (R32) kg/TonEqCO 2.90 / 1.96 3.00 / 2.03
2
Tubazioni Liquido/Gas mm (inch) Φ9.52 / Φ15.9 (3/8” / 5/8”) Φ9.52 / Φ15.9 (3/8” / 5/8”)
Lunghezza tubazioni Standard m 5 5
Lunghezza tubazioni Min. m 3 3
Lunghezza tubazioni Max. m 65 65
Dislivello Max. m 30 30
Carica aggiuntiva refrigerante g/m 24 24
Livello potenza sonora dB(A) 75 75
Livello pressione sonora dB(A) 64 64
3
Portata d'aria m /h 7500 7500
Peso (netto/lordo) kg 103.7 / 118.3 107.0 / 121.2
Dimensioni (LxPxA) mm 952×415×1333 952×415×1333
Imballo (LxPxA) mm 1095×495×1480 1095×495×1480

UNITÀ INTERNA 42QTD048D8S 42QTD060D8S
Potenza nominale W 240 240
Corrente nominale Max. A 1,90 1,90
Livello potenza sonora dB(A) 66 67
Livello pressione sonora (high/med/low) dB(A) 52.5 / 50.5 / 48.0 54.5 / 52.0 / 49.5
3
Portata d'aria (high/med/low) m /h 1900 / 1750 / 1600 2000 / 1850 / 1650
Peso unità (netto/lordo) kg 29.3 / 33.5 29.3 / 33.5
Peso pannello (netto/lordo) kg 6.0 / 9.0 6.0 / 9.0
Dimensioni unità (LxPxA) mm 830×830×287 830×830×287
Imballo unità (LxPxA) mm 910×910×330 910×910×330
Dimensioni pannello (LxPxA) mm 950×950×55 950×950×55
Imballo pannello (LxPxA) mm 1035×1035×90 1035×1035×90

Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche e i dati sopra riportati possono essere soggetti a modifiche senza obbligo di preavviso. Le immagini dei prodotti e accessori sono indicative. 57
