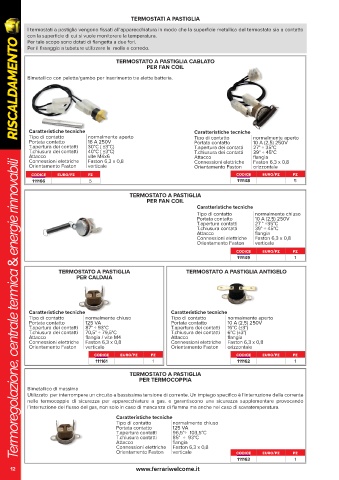

Page 12 - FERRARI - RISCALDAMENTO

TERMOSTATI A PASTIGLIA

I termostati a pastiglia vengono fissati all’apparecchiatura in modo che la superficie metallica del termostato sia a contatto
con la superficie di cui si vuole monitorare la temperatura.
RISCALDAMENTO
Per tale scopo sono dotati di flangetta a due fori.
Per il fissaggio a tubature utilizzare la molla a corredo.
TERMOSTATO A PASTIGLIA CABLATO
PER FAN COIL
Bimetallico con paletta/gambo per inserimento tra alette batteria.

Caratteristiche tecniche Caratteristiche tecniche
Tipo di contatto normalmente aperto Tipo di contatto normalmente aperto
Portata contatto 16 A 250V Portata contatto 10 A (2,5) 250V
T.apertura dei contatti 30°C ( ±3°C) T.apertura dei contatti 27° ÷ 35°C
T.chiusura dei contatti 40°C ( ±3°C) T.chiusura dei contatti 39° ÷ 45°C
Attacco vite M4x6 Attacco flangia
Connessioni elettriche Faston 6,3 x 0,8 Connessioni elettriche Faston 6,3 x 0,8
ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
Orientamento Faston verticale Orientamento Faston orizzontale
codice euro/pz pz codice euro/pz pz
111166 5 111148 5

TERMOSTATO A PASTIGLIA
PER FAN COIL
Caratteristiche tecniche
Tipo di contatto normalmente chiuso
Portata contatto 10 A (2,5) 250V
T.apertura contatti 27 ° ÷35°C
T.chiusura contatti 39° ÷ 45°C
Attacco flangia
Connessioni elettriche Faston 6,3 x 0,8
Orientamento Faston verticale
codice euro/pz pz
111149 1

TERMOSTATO A PASTIGLIA TERMOSTATO A PASTIGLIA ANTIGELO
PER CALDAIA

Caratteristiche tecniche Caratteristiche tecniche
Tipo di contatto normalmente chiuso Tipo di contatto normalmente aperto
Portata contatto 125 VA Portata contatto 10 A (2,5) 250V
T.apertura dei contatti 87° ÷ 93°C T.apertura dei contatti 16°C (±3°)
T.chiusura dei contatti 70,5° ÷ 79,5°C T.chiusura dei contatti 6°C (±3°)
Attacco flangia / vite M4 Attacco flangia
Connessioni elettriche Faston 6,3 x 0,8 Connessioni elettriche Faston 6,3 x 0,8
Orientamento Faston verticale Orientamento Faston orizzontale
codice euro/pz pz codice euro/pz pz
111161 1 111162 1

TERMOSTATO A PASTIGLIA
PER TERMOCOPPIA
Bimetallico di massima
Utilizzato per interrompere un circuito a bassissima tensione di corrente. Un impiego specifico è l’interruzione della corrente
nelle termocoppie di sicurezza per apparecchiature a gas. e garantiscono una sicurezza supplementare provocando
l’interruzione del flusso del gas, non solo in caso di mancanza di fiamma ma anche nel caso di sovratemperatura.

Caratteristiche tecniche
Tipo di contatto normalmente chiuso
Portata contatto 125 VA
T.apertura contatti 96,5°÷ 103,5°C
T.chiusura contatti 85° ÷ 93°C
Attacco flangia
Connessioni elettriche Faston 6,3 x 0,8
T T Orientamento Faston verticale codice euro/pz pz
111163
1
12 www.ferrariwelcome.it
