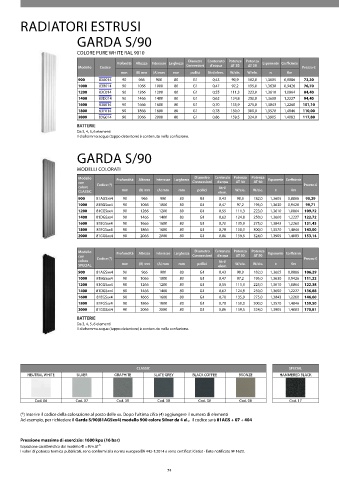

Page 76 - FONDITAL - LISTINO LUGLIO 2023

RADIATORI ESTRUSI

GARDA S/90

COLORE PURE WHITE RAL 9010
Diametro Contenuto Potenza Potenza
Profondità Altezza Interasse Larghezza Esponente Coefficiente
Modello Codice Connessioni d’acqua ΔT 30 ΔT 50 Prezzo €
mm (B) mm (A) mm mm pollici litri/elem. W/ele. W/ele. n Km
900 83A014 90 966 900 80 G1 0,43 90,9 182,0 1,3605 0,8886 73,30
1000 83B014 90 1066 1000 80 G1 0,47 97,2 195,0 1,3630 0,9426 76,70
1200 83C014 90 1266 1200 80 G1 0,55 111,3 223,0 1,3610 1,0864 84,40
1400 83D014 90 1466 1400 80 G1 0,62 124,8 250,0 1,3600 1,2227 94,40
1600 83E014 90 1666 1600 80 G1 0,70 135,9 275,0 1,3843 1,2260 101,10
1800 83F014 90 1866 1800 80 G1 0,78 150,0 300,0 1,3570 1,4846 110,00
2000 83G014 90 2066 2000 80 G1 0,86 159,5 324,0 1,3905 1,4083 117,80
BATTERIE
Da 3, 4, 5, 6 elementi
Il diaframma acqua (tappo detentore) è contenuto nella confezione.

GARDA S/90

MODELLI COLORATI
Modello Profondità Altezza Interasse Larghezza Diametro Contenuto Potenza Potenza Esponente Coefficiente
con Codice (*) Connessioni d’acqua ΔT 30 ΔT 50 Prezzo €
colore litri/
CLASSIC mm (B) mm (A) mm mm pollici elem. W/ele. W/ele. n Km
900 81AGSxx4 90 966 900 80 G1 0,43 90,9 182,0 1,3605 0,8886 95,29
1000 81BGSxx4 90 1066 1000 80 G1 0,47 97,2 195,0 1,3630 0,9426 99,71
1200 81CGSxx4 90 1266 1200 80 G1 0,55 111,3 223,0 1,3610 1,0864 109,72
1400 81DGSxx4 90 1466 1400 80 G1 0,62 124,8 250,0 1,3600 1,2227 122,72
1600 81EGSxx4 90 1666 1600 80 G1 0,70 135,9 275,0 1,3843 1,2260 131,43
1800 81FGSxx4 90 1866 1800 80 G1 0,78 150,0 300,0 1,3570 1,4846 143,00
2000 81GGSxx4 90 2066 2000 80 G1 0,86 159,5 324,0 1,3905 1,4083 153,14

Modello Profondità Altezza Interasse Larghezza Diametro Contenuto Potenza Potenza Esponente Coefficiente
con Connessioni d’acqua ΔT 30 ΔT 50
colore Codice (*) litri/ Prezzo €
SPECIAL mm (B) mm (A) mm mm pollici elem. W/ele. W/ele. n Km
900 81AGSxx4 90 966 900 80 G1 0,43 90,9 182,0 1,3605 0,8886 106,29
1000 81BGSxx4 90 1066 1000 80 G1 0,47 97,2 195,0 1,3630 0,9426 111,22
1200 81CGSxx4 90 1266 1200 80 G1 0,55 111,3 223,0 1,3610 1,0864 122,38
1400 81DGSxx4 90 1466 1400 80 G1 0,62 124,8 250,0 1,3600 1,2227 136,88
1600 81EGSxx4 90 1666 1600 80 G1 0,70 135,9 275,0 1,3843 1,2260 146,60
1800 81FGSxx4 90 1866 1800 80 G1 0,78 150,0 300,0 1,3570 1,4846 159,50
2000 81GGSxx4 90 2066 2000 80 G1 0,86 159,5 324,0 1,3905 1,4083 170,81
BATTERIE
Da 3, 4, 5, 6 elementi
Il diaframma acqua (tappo detentore) è contenuto nella confezione.

CLASSIC SPECIAL
NEUTRAL WHITE SILVER GRAPHITE SLATE GREY BLACK COFFEE BRONZE HAMMERED BLACK

Cod. 06 Cod. 07 Cod. 3R Cod. 3B Cod. 3V Cod. 08 Cod. 17

(*) Inserire il codice della colorazione al posto delle xx. Dopo l'ultima cifra (4) aggiungere il numero di elementi
Ad esempio, per richiedere il Garda S/90(81AGSxx4) modello 900 colore Silver da 4 el., il codice sarà 81AGS + 07 + 404

Pressione massima di esercizio: 1600 kpa (16 bar)
Equazione caratteristica dal modello Φ = Km ΔT n
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati Cetiat - Ente notificato № 1623.
