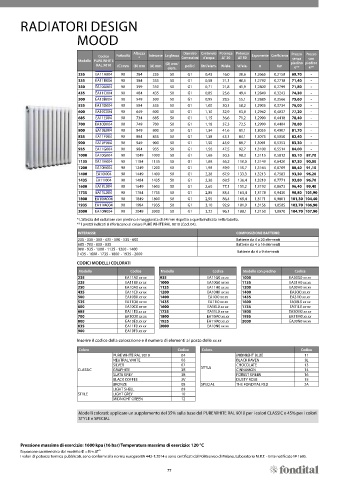

Page 79 - FONDITAL - LISTINO LUGLIO 2023

RADIATORI DESIGN

MOOD

Altezza Diametro Contenuto Potenza Potenza Prezzo Prezzo
Codice Profondità * Interasse Larghezza Connessioni d’acqua ΔT 30 ΔT 50 Esponente Coefficiente
Modello PURE WHITE senza con
RAL 9010 (C) mm (B) mm (A) mm (D) mm/ pollici litri/elem. W/ele. W/ele. n Km piedino piedino
elem. €** €**
235 EA11A004 90 284 235 50 G1 0,43 16,0 30,6 1,2665 0,2158 69,70 -
335 EA11B004 90 384 335 50 G1 0,58 21,1 40,5 1,2792 0,2718 71,40 -
350 EA10A004 90 399 350 50 G1 0,71 21,8 41,9 1,2800 0,2799 71,80 -
435 EA11C004 90 484 435 50 G1 0,85 25,6 49,4 1,2849 0,3243 74,30 -
500 EA10B004 90 549 500 50 G1 0,95 28,5 55,1 1,2885 0,3566 75,60 -
535 EA11D004 90 584 535 50 G1 1,00 30,1 58,2 1,2905 0,3734 76,00 -
600 EA10C004 90 649 600 50 G1 1,10 32,9 63,8 1,2942 0,4037 77,20 -
685 EA11E004 90 734 685 50 G1 1,15 36,6 71,2 1,2990 0,4418 78,40 -
700 EA10D004 90 749 700 50 G1 1,18 37,3 72,5 1,2999 0,4484 78,80 -
800 EA10E004 90 849 800 50 G1 1,34 41,6 81,1 1,3055 0,4907 81,70 -
835 EA11F004 90 884 835 50 G1 1,38 43,1 84,1 1,3075 0,5050 82,40 -
900 EA10F004 90 949 900 50 G1 1,50 45,9 89,7 1,3091 0,5353 83,30 -
935 EA11G004 90 984 935 50 G1 1,56 47,5 92,7 1,3100 0,5514 84,00 -
1000 EA10G004 90 1049 1000 50 G1 1,66 50,3 98,3 1,3115 0,5812 85,10 87,70
1135 EA11H004 90 1184 1135 50 G1 1,88 56,2 110,0 1,3149 0,6420 87,30 90,00
1200 EA10H004 90 1249 1200 50 G1 1,98 59,9 115,7 1,3164 0,6709 88,40 91,10
1400 EA10I004 90 1449 1400 50 G1 2,28 67,9 133,3 1,3213 0,7583 93,30 96,20
1435 EA11I004 90 1484 1435 50 G1 2,36 69,5 136,4 1,3210 0,7771 93,80 96,70
1600 EA10L004 90 1649 1600 50 G1 2,60 77,1 151,2 1,3192 0,8673 96,40 99,40
1735 EA11L004 90 1784 1735 50 G1 2,85 83,4 163,4 1,3178 0,9430 98,80 101,90
1800 EA10M004 90 1849 1800 50 G1 2,95 86,4 169,4 1,3171 0,9801 101,30 104,40
1935 EA11M004 90 1984 1935 50 G1 3,10 92,9 181,9 1,3156 1,0585 103,70 106,90
2000 EA10N004 90 2049 2000 50 G1 3,22 96,1 188,1 1,3150 1,0970 104,70 107,90
* L'altezza del radiatore con piedino è maggiorata di 54 mm rispetto a quella indicata nella tabella.
** I prezzi indicati si riferiscono al colore PURE WHITE RAL 9010 (Cod. 04).
INTERASSI: COMPOSIZIONE BATTERIE:
235 - 335 - 350 - 435 - 500 - 535 - 600 Batterie da 4 a 20 elementi
685 - 700 - 800 - 835 Batterie da 4 a 16 elementi
900 - 935 - 1000 - 1135 - 1200 - 1400 Batterie da 4 a 9 elementi
1435 - 1600 - 1735 - 1800 - 1935 - 2000
CODICI MODELLI COLORATI
Modello Codice Modello Codice Modello con piedino Codice
235 EA11A0 xx xx 935 EA11G0 xx xx 1000 EA30G0 xx xx
335 EA11B0 xx xx 1000 EA10G0 xx xx 1135 EA31H0 xx xx
350 EA10A0 xx xx 1135 EA11H0 xx xx 1200 EA30H0 xx xx
435 EA11C0 xx xx 1200 EA10H0 xx xx 1400 EA30I0 xx xx
500 EA10B0 xx xx 1400 EA10I0 xx xx 1435 EA31I0 xx xx
535 EA11D0 xx xx 1435 EA11I0 xx xx 1600 EA30L0 xx xx
600 EA10C0 xx xx 1600 EA10L0 xx xx 1735 EA31L0 xx xx
685 EA11E0 xx xx 1735 EA11L0 xx xx 1800 EA30M0 xx xx
700 EA10D0 xx xx 1800 EA10M0 xx xx 1935 EA31M0 xx xx
800 EA10E0 xx xx 1935 EA11M0 xx xx 2000 EA30N0 xx xx
835 EA11F0 xx xx 2000 EA10N0 xx xx
900 EA10F0 xx xx
Inserire il codice della colorazione e il numero di elementi al posto delle xx xx
Colore Codice Colore Codice
PURE WHITE RAL 9010 04 MIDNIGHT BLUE 11
NEUTRAL WHITE 06 BLACK RAVEN 3L
SILVER 07 CHOCOLATE 13
CLASSIC GRAPHITE 3R STYLE CINNAMON 14
SLATE GREY 3B FOREST GREEN 16
BLACK COFFEE 3V DUSTY ROSE 15
BRONZE 08 SPECIAL THE FONDITAL RED 2A
LIGHT SHELL 09
STYLE LIGHT GREY 10
MIDNIGHT GREEN 12

Modelli colorati: applicare un supplemento del 35% sulla base del PURE WHITE RAL 9010 per i colori CLASSIC e 45% per i colori
STYLE e SPECIAL

Pressione massima di esercizio: 1600 kpa (16 bar) Temperatura massima di esercizio: 120 °C
Equazione caratteristica dal modello Φ = Km ΔT n
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т. - Ente notificato № 1695.

77
