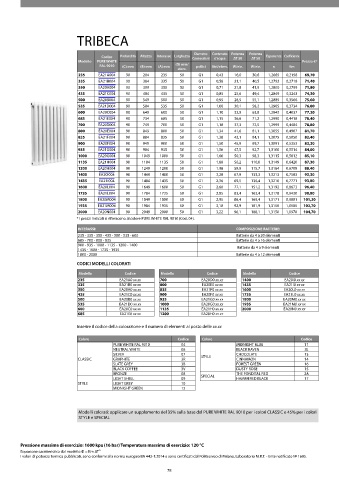

Page 80 - FONDITAL - LISTINO LUGLIO 2023

TRIBECA

Diametro Contenuto Potenza Potenza
Codice Profondità Altezza Interasse Larghezza Connessioni d’acqua ΔT 30 ΔT 50 Esponente Coefficiente
Modello PURE WHITE Prezzo €*
RAL 9010 (C) mm (B) mm (A) mm (D) mm/ pollici litri/elem. W/ele. W/ele. n Km
elem.
235 EA21A004 90 284 235 50 G1 0,43 16,0 30,6 1,2665 0,2158 69,70
335 EA21B004 90 384 335 50 G1 0,58 21,1 40,5 1,2792 0,2718 71,40
350 EA20A004 90 399 350 50 G1 0,71 21,8 41,9 1,2800 0,2799 71,80
435 EA21C004 90 484 435 50 G1 0,85 25,6 49,4 1,2849 0,3243 74,30
500 EA20B004 90 549 500 50 G1 0,95 28,5 55,1 1,2885 0,3566 75,60
535 EA21D004 90 584 535 50 G1 1,00 30,1 58,2 1,2905 0,3734 76,00
600 EA20C004 90 649 600 50 G1 1,10 32,9 63,8 1,2942 0,4037 77,20
685 EA21E004 90 734 685 50 G1 1,15 36,6 71,2 1,2990 0,4418 78,40
700 EA20D004 90 749 700 50 G1 1,18 37,3 72,5 1,2999 0,4484 78,80
800 EA20E004 90 849 800 50 G1 1,34 41,6 81,1 1,3055 0,4907 81,70
835 EA21F004 90 884 835 50 G1 1,38 43,1 84,1 1,3075 0,5050 82,40
900 EA20F004 90 949 900 50 G1 1,50 45,9 89,7 1,3091 0,5353 83,30
935 EA21G004 90 984 935 50 G1 1,56 47,5 92,7 1,3100 0,5514 84,00
1000 EA20G004 90 1049 1000 50 G1 1,66 50,3 98,3 1,3115 0,5812 85,10
1135 EA21H004 90 1184 1135 50 G1 1,88 56,2 110,0 1,3149 0,6420 87,30
1200 EA20H004 90 1249 1200 50 G1 1,98 59,9 115,7 1,3164 0,6709 88,40
1400 EA20I004 90 1449 1400 50 G1 2,28 67,9 133,3 1,3213 0,7583 93,30
1435 EA21I004 90 1484 1435 50 G1 2,36 69,5 136,4 1,3210 0,7771 93,80
1600 EA20L004 90 1649 1600 50 G1 2,60 77,1 151,2 1,3192 0,8673 96,40
1735 EA21L004 90 1784 1735 50 G1 2,85 83,4 163,4 1,3178 0,9430 98,80
1800 EA20M004 90 1849 1800 50 G1 2,95 86,4 169,4 1,3171 0,9801 101,30
1935 EA21M004 90 1984 1935 50 G1 3,10 92,9 181,9 1,3156 1,0585 103,70
2000 EA20N004 90 2049 2000 50 G1 3,22 96,1 188,1 1,3150 1,0970 104,70
* I prezzi indicati si riferiscono al colore PURE WHITE RAL 9010 (Cod. 04).

INTERASSI: COMPOSIZIONE BATTERIE:
235 - 335 - 350 - 435 - 500 - 535 - 600 Batterie da 4 a 20 elementi
685 - 700 - 800 - 835 Batterie da 4 a 16 elementi
900 - 935 - 1000 - 1135 - 1200 - 1400 Batterie da 4 a 9 elementi
1435 - 1600 - 1735 - 1935
1800 - 2000 Batterie da 4 a 12 elementi
CODICI MODELLI COLORATI

Modello Codice Modello Codice Modello Codice
235 EA21A0 xx xx 700 EA20D0 xx xx 1400 EA20I0 xx xx
335 EA21B0 xx xx 800 EA20E0 xx xx 1435 EA21I0 xx xx
350 EA20A0 xx xx 835 EA21F0 xx xx 1600 EA20L0 xx xx
435 EA21C0 xx xx 900 EA20F0 xx xx 1735 EA21L0 xx xx
500 EA20B0 xx xx 935 EA21G0 xx xx 1800 EA20M0 xx xx
535 EA21D0 xx xx 1000 EA20G0 xx xx 1935 EA21M0 xx xx
600 EA20C0 xx xx 1135 EA21H0 xx xx 2000 EA20N0 xx xx
685 EA21E0 xx xx 1200 EA20H0 xx xx

Inserire il codice della colorazione e il numero di elementi al posto delle xx xx

Colore Codice Colore Codice
PURE WHITE RAL 9010 04 MIDNIGHT BLUE 11
NEUTRAL WHITE 06 BLACK RAVEN 3L
SILVER 07 CHOCOLATE 13
CLASSIC GRAPHITE 3R STYLE CINNAMON 14
SLATE GREY 3B FOREST GREEN 16
BLACK COFFEE 3V DUSTY ROSE 15
BRONZE 08 SPECIAL THE FONDITAL RED 2A
LIGHT SHELL 09 HAMMERED BLACK 17
STYLE LIGHT GREY 10
MIDNIGHT GREEN 12

Modelli colorati: applicare un supplemento del 35% sulla base del PURE WHITE RAL 9010 per i colori CLASSIC e 45% per i colori
STYLE e SPECIAL

Pressione massima di esercizio: 1600 kpa (16 bar) Temperatura massima di esercizio: 120 °C
Equazione caratteristica dal modello Φ = Km ΔT n
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т. - Ente notificato № 1695.

78
