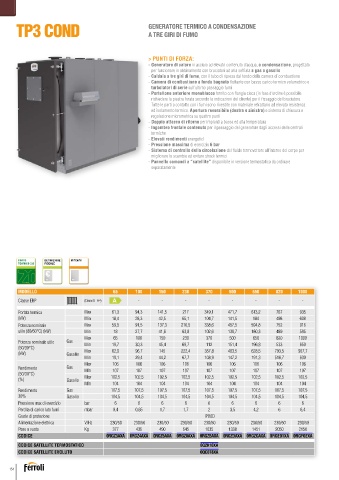

Page 154 - FERROLI - CATALOGO GENNAIO 2024
P. 154
TP3 COND GENERATORE TERMICO A CONDENSAZIONE
A TRE GIRI DI FUMO
> PUNTI DI FORZA:
- Generatore di calore in acciaio ad elevato contenuto d’acqua, a condensazione, progettato
per funzionare in abbinamento con bruciatori ad aria soffiata a gas o gasolio
- Caldaia a tre giri di fumo, con il tubo di ripresa dal fondo della camera di combustione
- Camera di combustione a fondo bagnato flottante con basso carico termico volumetrico e
turbolatori di serie sull’ultimo passaggio fumi
- Portellone anteriore monoblocco fornito con flangia cieca (in fase d’ordine è possibile
richiedere la piastra forata secondo le indicazioni del cliente) per il fissaggio del bruciatore.
Tutte le parti a contatto con i fumi sono rivestite con materiale refrattario ad elevata resistenza
ed isolamento termico. Apertura reversibile (destra e sinistra) e sistema di chiusura e
regolazione micrometrica su quattro punti
- Doppio attacco di ritorno per impianti a bassa ed alta temperatura
- Ingombro frontale contenuto per il passaggio del generatore dagli accessi delle centrali
termiche
- Elevati rendimenti energetici
- Pressione massima di esercizio 6 bar
- Sistema di controllo della circolazione del fluido termovettore all’interno del corpo per
migliorare lo scambio ed evitare shock termici
- Pannello comandi a “satellite” disponibile in versione termostatica da ordinare
separatamente
CONTO INTERNI
TERMICO 2.0
2.0 €
MODELLO 65 100 150 230 370 500 650 820 1000
Classe ERP (Classe G - A ++ ) A - - - - - - - -
Portata termica Max 61,3 94,3 141,5 217 349,1 471,7 613,2 767 935
(kW) Min 18,4 28,3 42,5 65,1 104,7 141,5 184 498 608
Potenza nominale Max 59,5 91,5 137,3 210,5 338,6 457,5 594,8 752 916
utile (80/60°C) (kW) Min 18 27,7 41,6 63,8 102,6 138,7 180,3 489 595
Max 65 100 150 230 370 500 650 820 1000
Potenza nominale utile Gas Min 19,7 30,3 45,4 69,7 112 151,4 196,8 533 650
(50/30°C)
(kW) Gasolio Max 62,9 96,7 145 222,4 357,8 483,5 628,5 793,5 967,7
Min 19,1 29,4 44,2 67,7 108,9 147,2 191,3 516,7 630
Max 106 106 106 106 106 106 106 106 106
Rendimento Gas Min 107 107 107 107 107 107 107 107 107
(50/30°C)
(%) Gasolio Max 102,5 102,5 102,5 102,5 102,5 102,5 102,5 102,5 102,5
Min 104 104 104 104 104 104 104 104 104
Rendimento Gas 107,5 107,5 107,5 107,5 107,5 107,5 107,5 107,5 107,5
30% Gasolio 104,5 104,5 104,5 104,5 104,5 104,5 104,5 104,5 104,5
Pressione max di esercizio bar 6 6 6 6 6 6 6 6 6
Perdita di carico lato fumi mbar 0,4 0,65 1,7 1,7 2 3,5 4,2 6 6,4
Grado di protezione IPX0D
Alimentazione elettrica V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Peso a vuoto Kg 377 436 490 645 1035 1338 1451 2050 2150
CODICE 0RGZ3AXA 0RGZ4AXA 0RGZ5AXA 0RGZ8AXA 0RGZBAXA 0RGZDAXA 0RGZGAXA 0RGE01XA 0RGF02XA
CODICE SATELLITE TERMOSTATICO 0Q2K10XA
CODICE SATELLITE EVOLUTO 0QC078XA
154
