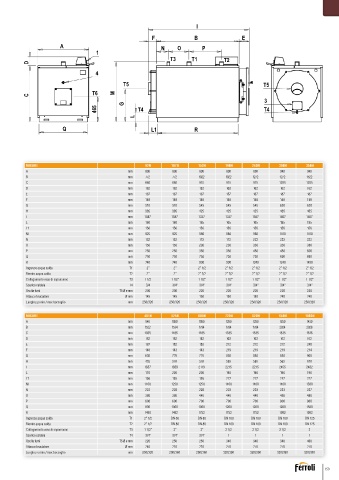

Page 159 - FERROLI - CATALOGO GENNAIO 2024
P. 159
I
F B E
A N O P
1
T3 T1 T2
D
4
T5 T5
T6 M
C
3
G
465 T4 T4
L
Q L1 R
MISURE 92N 107N 152N 190N 240N 300N 350N
A mm 800 800 800 800 800 940 940
B mm 772 772 1022 1022 1272 1272 1522
C mm 860 860 915 915 915 1035 1035
D mm 162 162 162 162 162 162 162
E mm 167 167 167 167 167 187 187
F mm 148 148 148 148 148 148 148
G mm 510 510 545 545 545 630 630
H mm 385 385 425 425 425 465 465
I mm 1087 1087 1337 1337 1587 1607 1857
L mm 160 160 165 165 165 185 185
L1 mm 156 156 156 156 156 156 156
M mm 925 925 980 980 980 1100 1100
N mm 152 152 172 172 222 222 222
O mm 150 150 230 230 330 330 380
P mm 250 250 350 350 450 450 600
Q mm 750 750 750 750 750 890 890
R mm 740 740 990 990 1240 1240 1490
Ingresso acqua calda T1 2” 2” 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2
Rientro acqua calda T2 2” 2” 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2
Collegamento vaso di espansione T3 1 1/2 1 1/2” 1 1/2” 1 1/2” 1 1/2” 1 1/2” 1 1/2”
Scarico caldaia T4 3/4 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Uscita fumi T5 Ø e mm 200 200 220 220 220 220 220
Attacco bruciatore Ø mm 145 145 150 150 150 240 240
Lunghezza min / max boccaglio mm 250/320 250/320 250/320 250/320 250/320 250/320 250/320
MISURE 401N 525N 600N 720N 820N 940N 1060N
A mm 940 1050 1050 1250 1250 1250 1430
B mm 1522 1534 1794 1784 1784 2024 2028
C mm 1035 1185 1185 1335 1335 1335 1515
D mm 162 162 162 162 162 162 162
E mm 187 182 182 212 212 212 240
F mm 148 143 143 219 219 219 214
G mm 630 725 725 830 830 830 900
H mm 455 518 518 565 565 565 670
I mm 1857 1859 2119 2215 2215 2455 2482
L mm 170 205 205 196 196 196 196
L1 mm 156 155 155 227 227 227 227
M mm 1100 1250 1250 1400 1400 1400 1580
N mm 222 228 228 223 223 223 227
O mm 380 380 440 440 440 480 480
P mm 600 600 700 700 700 900 900
Q mm 890 1000 1000 1200 1200 1200 1380
R mm 1490 1492 1752 1752 1752 1992 1992
Ingresso acqua calda T1 2” 1/2 DN 80 DN 80 DN 100 DN 100 DN 100 DN 125
Rientro acqua calda T2 2” 1/2 DN 80 DN 80 DN 100 DN 100 DN 100 DN 125
Collegamento vaso di espansione T3 1 1/2” 2” 2” 2 1/2 2 1/2 2 1/2 3
Scarico caldaia T4 3/4” 3/4” 3/4” 1 1 1 1
Uscita fumi T5 Ø e mm 220 250 250 340 340 340 400
Attacco bruciatore Ø mm 240 210 210 270 270 270 270
Lunghezza min / max boccaglio mm 250/320 290/360 290/360 320/390 320/390 320/390 320/390
