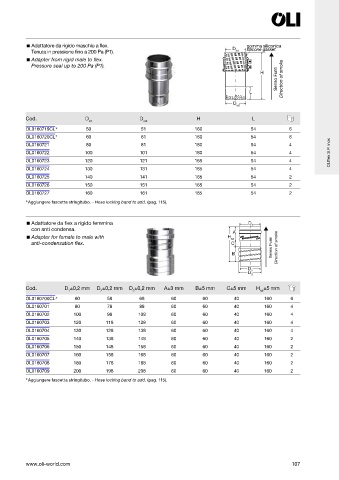

Adattatore da rigido maschio a ex. D gomma siliconica
Tenuta in pressione no a 200 Pa (P1). int silicone gasket
Adapter from rigid male to flex.
Pressure seal up to 200 Pa (P1).
Senso Fumi Direction of smoke
H

L
D est

Cod. D D H L
int est
OL0160719CL  50 51 160 54 6
OL0160720CL  60 61 160 54 6
OL0160721 80 81 180 54 4
OL0160722 100 101 180 54 4 OLI ex S.P. inox
OL0160723 120 121 165 54 4
OL0160724 130 131 165 54 4
OL0160725 140 141 165 54 2
OL0160726 150 151 165 54 2
OL0160727 160 161 165 54 2
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 115).


Adattatore da ex a rigido femmina D 1
con anti condensa. A
Adapter for female to male with H tot
anti-condensation flex. C Senso Fumi Direction of smoke
B

D
D 2
3
Cod. D ±0,2 mm D ±0,2 mm D ±0,2 mm A±3 mm B±5 mm C±5 mm H ±5 mm
1 2 3 tot
OL0160700CL  60 58 68 60 60 40 160 6
OL0160701 80 78 88 60 60 40 160 4
OL0160702 100 98 108 60 60 40 160 4
OL0160703 120 118 128 60 60 40 160 4
OL0160704 130 128 138 60 60 40 160 4
OL0160705 140 138 148 60 60 40 160 2
OL0160706 150 148 158 60 60 40 160 2
OL0160707 160 158 168 60 60 40 160 2
OL0160708 180 178 188 60 60 40 160 2
OL0160709 200 198 208 60 60 40 160 2
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 115).

