Installazione Installation
OLI ex S.P. inox nero pellet è unico nel suo genere OLIflex S.P. inox nero is one of a kind, since in that it
perché abbina innovazione, tenuta meccanica, tenuta alla combines innovation, mechanical seal, tightness against
condensa, tenuta ai gas e allo s lamento degli elementi: condensation, gas and loosening of its system elements
vedi disegno n° 1. (picture n°1).
Lato femmina degli elementi: Female side of elements:
1. Sede per la tenuta meccanica, alla pressione, dei 1. Housing for mechanical seal to ensure pressure
gas di combustione (P1 = 200 Pa). tightness against combustion gas (P1 = 200 Pa).
2. Sede della guarnizione di tenuta alle condense e alla 2.Housing of rubber seal, condensation tight and
pressione dei gas di combustione (H1 = 5000 Pa). pressure tightness against combustion gas
3.Bugnature trapezoidali, inclinate, per la tenuta (H1 = 5000 Pa).
meccanica allo s lamento degli elementi. 3.Trapezoidal, slanted embossing for loosening
Lato maschio degli elementi: resistance of elements.
4.Nervatura sagomata, da accoppiare con parte (1), Male side of elements:
per la tenuta meccanica, alla pressione, dei gas di 4.Shaped rib, to be coupled with part (1), for
combustione. mechanical seal that guarantees pressure tightness
5.Lato cilindrico, piano, per la tenuta della guarnizione. against combustion gas.
6.Bugnature trapezoidali, inclinate, d’accoppiamento 5.Cylindrical side, flat, for seal tightness.
con il lato (3), per la tenuta meccanica allo s lamento 6.Trapezoidal, slanted embossing, to be coupled
degli elementi. with side (3), for mechanical seal that guarantees
OLI ex nero pellet
resistance of elements to loosening.
1
2
3
Senso Fumi
Direction of smoke
4
5
6

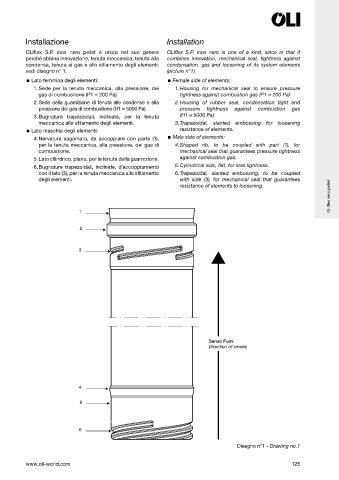

Disegno n°1 - Drawing no.1
