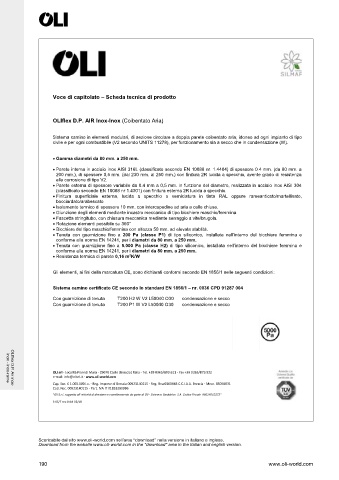

Voce di capitolato – Scheda tecnica di prodotto

OLIflex D.P. AIR Inox-Inox (Coibentato Aria)

Sistema camino in elementi modulari, di sezione circolare a doppia parete coibentato aria; idoneo ad ogni impianto di tipo
civile e per ogni combustibile (V2 secondo UNITS 11278), per funzionamento sia a secco che in condensazione (W).

 Gamma diametri da 80 mm. a 250 mm.
 Parete interna in acciaio inox AISI 316L (classificato secondo EN 10088 nr. 1.4404) di spessore 0.4 mm. (da 80 mm. a
200 mm.), di spessore 0,5 mm. (dal 230 mm. al 250 mm.) con finitura 2R lucida a specchio, avente grado di resistenza
alla corrosione di tipo V2.
 Parete esterna di spessore variabile da 0.4 mm a 0,5 mm. in funzione del diametro, realizzata in acciaio inox AISI 304
(classificato secondo EN 10088 nr 1.4301) con finitura esterna 2R lucida a specchio.
 Finitura superficiale esterna, lucida a specchio o verniciatura in tinta RAL oppure rameanticato/martellinato,
bocciardato/arabescato
 Isolamento termico di spessore 10 mm. con intercapedine ad aria a celle chiuse.
 Giunzione degli elementi mediante incastro meccanico di tipo bicchiere maschio/femmina.
 Fascetta stringitubo, con chiusura meccanica mediante serraggio a vite/brugola.
 Rotazione elementi possibile su 360°
 Bicchiere del tipo maschio/femmina con altezza 50 mm. ad elevata stablità.
 Tenuta con guarnizione fino a 200 Pa (classe P1) di tipo siliconico, installata nell’interno del bicchiere femmina e
conforme alla norma EN 14241, per i diametri da 80 mm. a 250 mm.
 Tenuta con guarnizione fino a 5.000 Pa (classe H2) di tipo siliconico, installata nell’interno del bicchiere femmina e
conforme alla norma EN 14241, per i diametri da 80 mm. a 250 mm.
2
 Resistenza termica di parete 0,16 m K/W
Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo EN 1856/1 nelle seguenti condizioni:

Sistema camino certificato CE secondo lo standard EN 1856/1 – nr. 0036 CPD 91287 004

Con guarnizione di tenuta T200 H2 W V2 L50040 O30 condensazione e secco
Con guarnizione di tenuta T200 P1 W V2 L50040 O30 condensazione e secco
