Page 195 - OLI - OLIFLEX
P. 195

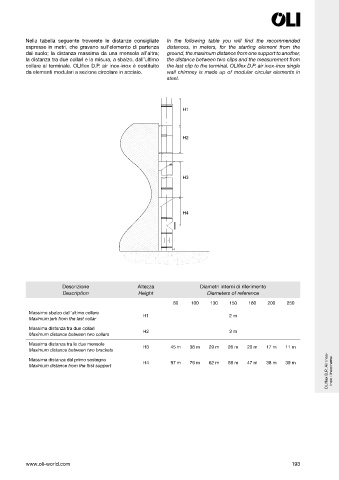

Nella tabella seguente troverete le distanze consigliate In the following table you will find the recommended
espresse in metri, che gravano sull’elemento di partenza distances, in meters, for the starting element from the
dal suolo; la distanza massima da una mensola all’altra; ground, the maximum distance from one support to another,
la distanza tra due collari e la misura, a sbalzo, dall’ultimo the distance between two clips and the measurement from
collare al terminale. OLI ex D.P. air inox-inox è costituito the last clip to the terminal. OLIflex D.P. air inox-inox single
da elementi modulari a sezione circolare in acciaio. wall chimney is made up of modular circular elements in
steel.
H1
H2
H2
H3
H3
H4
H4
Descrizione Altezza Diametri interni di riferimento
Description Height Diameters of reference
80 100 130 150 180 200 250
Massimo sbalzo dall’ultimo collare H1 2 m
Maximum jerk from the last collar
Massima distanza tra due collari H2 3 m
Maximum distance between two collars
Massima distanza tra le due mensole H3 45 m 38 m 29 m 26 m 20 m 17 m 11 m
Maximum distance between two brackets
OLI ex D.P. Air inox- inox - inox-rame
Massima distanza dal primo sostegno H4 97 m 79 m 62 m 58 m 47 m 38 m 39 m
Maximum distance from the first support
www.oli-world.com 193
