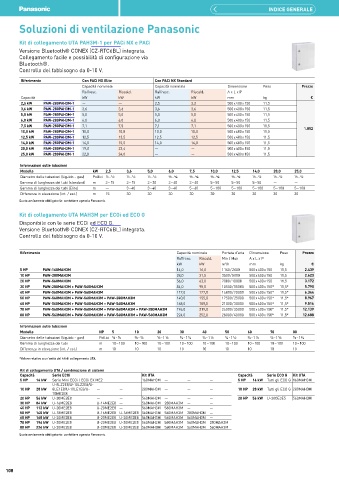

Page 108 - PANASONIC - LISTINO 2025

INDICE GENERALE

Soluzioni di ventilazione Panasonic

Kit di collegamento UTA PAH3M-1 per PACi NX e PACi
Versione Bluetooth® CONEX (CZ-RTC6BL) integrata.
Collegamento facile e possibilità di configurazione via
Bluetooth®.
Controllo del fabbisogno da 0-10 V.

Riferimento Con PACi NX Elite Con PACi NX Standard
Capacità nominale Capacità nominale Dimensione Peso Prezzo
Raffresc. Riscald. Raffresc. Riscald. A x L x P
Capacità kW kW kW kW mm kg €
2,5 kW PAW-280PAH3M-1 — — 2,5 3,2 500 x 400 x 150 11,5
3,6 kW PAW-280PAH3M-1 3,6 3,6 3,6 3,6 500 x 400 x 150 11,5
5,0 kW PAW-280PAH3M-1 5,0 5,0 5,0 5,0 500 x 400 x 150 11,5
6,0 kW PAW-280PAH3M-1 6,0 6,0 6,0 6,0 500 x 400 x 150 11,5
7,5 kW PAW-280PAH3M-1 7,1 7,5 7,1 7,1 500 x 400 x 150 11,5 1.852
10,0 kW PAW-280PAH3M-1 10,0 10,8 10,0 10,0 500 x 400 x 150 11,5
12,5 kW PAW-280PAH3M-1 12,5 13,5 12,5 12,5 500 x 400 x 150 11,5
14,0 kW PAW-280PAH3M-1 14,0 15,5 14,0 14,0 500 x 400 x 150 11,5
20,0 kW PAW-280PAH3M-1 19,0 22,4 — — 500 x 400 x 150 11,5
25,0 kW PAW-280PAH3M-1 22,0 24,0 — — 500 x 400 x 150 11,5

Informazioni sulle tubazioni
Modello kW 2,5 3,6 5,0 6,0 7,5 10,0 12,5 14,0 20,0 25,0
Diametro delle tubazioni (liquido - gas) Pollici ¼ - ½ ¼ - ½ ¼ - ½ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝ ½ - ⅞ ½ - ⅞ ½ - ⅞
Gamma di lunghezza dei tubi (standard) m 3 ~ 15 3 ~ 15 3 ~ 20 3 ~ 40 3 ~ 40 5 ~ 50 5 ~ 50 5 ~ 50 — —
Gamma di lunghezza dei tubi (Elite) m — 3 ~ 40 3 ~ 40 3 ~ 40 5 ~ 60 5 ~ 100 5 ~ 100 5 ~ 100 5 ~ 100 5 ~ 100
Differenza in elevazione (int. / est.) m 15 30 30 30 30 30 30 30 30 30
Quota avviamento obbligatoria: contattare agenzia Panasonic.
Kit di collegamento UTA MAH3M per ECOi ed ECO G
Disponibile con le serie ECOi ed ECO G.
Versione Bluetooth® CONEX (CZ-RTC6BL) integrata.
Controllo del fabbisogno da 0-10 V.

Riferimento Capacità nominale Portata d'aria Dimensione Peso Prezzo
Raffresc. Riscald. Min / Max A x L x P
kW kW m³/h mm kg €
5 HP PAW-160MAH3M 14,0 16,0 1 140 / 2 600 500 x 400 x 150 11,5 2.439
10 HP PAW-280MAH3M 28,0 31,5 3 500 / 5 000 500 x 400 x 150 11,5 2.623
20 HP PAW-560MAH3M 56,0 63,0 7 000 / 10 000 500 x 400 x 150 11,5 3.172
30 HP PAW-280MAH3M + PAW-560MAH3M 84,0 95,0 10 500 / 15 000 500 x 400 x 150* 11,5* 5.795
40 HP PAW-560MAH3M + PAW-560MAH3M 112,0 127,0 14 000 / 20 000 500 x 400 x 150* 11,5* 6.344
50 HP PAW-560MAH3M + PAW-560MAH3M + PAW-280MAH3M 140,0 155,0 17 500 / 25 000 500 x 400 x 150* 11,5* 8.967
60 HP PAW-560MAH3M + PAW-560MAH3M + PAW-560MAH3M 168,0 189,0 21 000 / 30 000 500 x 400 x 150* 11,5* 9.516
70 HP PAW-560MAH3M + PAW-560MAH3M + PAW-560MAH3M + PAW-280MAH3M 196,0 219,0 24 000 / 35 000 500 x 400 x 150* 11,5* 12.139
80 HP PAW-560MAH3M + PAW-560MAH3M + PAW-560MAH3M + PAW-560MAH3M 224,0 252,0 28 000 / 40 000 500 x 400 x 150* 11,5* 12.688

Informazioni sulle tubazioni
Modello HP 5 10 20 30 40 50 60 70 80
Diametro delle tubazioni (liquido - gas) Pollici ⅜ - ⅝ ⅜ - ⅞ ⅝ - 1 ⅛ ¾ - 1 ¼ ¾ - 1 ½ ¾ - 1 ½ ¾ - 1 ½ ⅞ - 1 ⅝ ⅞ - 1 ¾
Gamma di lunghezza dei tubi m 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100
Differenza in elevazione (int. / est.) m 10 10 10 10 10 10 10 10 10
*Valore relativo a un'unità del kit di collegamento UTA.
Kit di collegamento UTA / combinazione di sistemi
Capacità Serie ECOi Kit UTA Capacità Serie ECO G Kit UTA
5 HP 16 kW Serie Mini ECOi / ECOi EX ME2 160MAH3M — — — 5 HP 16 kW Tutti gli ECO G 160MAH3M
U-8LZ2E8/U-10LZ2E8/U-
10 HP 28 kW 8LE1E8/U-10LE1E8/U- — — 280MAH3M — — — 10 HP 28 kW Tutti gli ECO G 280MAH3M
10ME2E8
20 HP 56 kW U-20ME2E8 — — 560MAH3M — — — 20 HP 56 kW U-20GE3E5 560MAH3M
30 HP 84 kW U-16ME2E8 U-14ME2E8 — 560MAH3M 280MAH3M — —
40 HP 112 kW U-20ME2E8 U-20ME2E8 — 560MAH3M 560MAH3M — —
50 HP 140 kW U-18ME2E8 U-16ME2E8 U-16ME2E8 560MAH3M 560MAH3M 280MAH3M —
60 HP 168 kW U-20ME2E8 U-20ME2E8 U-20ME2E8 560MAH3M 560MAH3M 560MAH3M —
70 HP 196 kW U-20ME2E8 U-20ME2E8 U-20ME2E8 560MAH3M 560MAH3M 560MAH3M 280MAH3M
80 HP 224 kW U-20ME2E8 U-20ME2E8 U-20ME2E8 560MAH3M 560MAH3M 560MAH3M 560MAH3M
Quota avviamento obbligatoria: contattare agenzia Panasonic.
