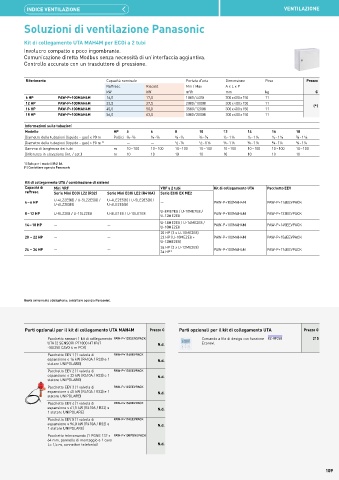

Soluzioni di ventilazione Panasonic

Kit di collegamento UTA MAH4M per ECOi a 2 tubi
Involucro compatto e poco ingombrante.
Comunicazione diretta Modbus senza necessità di un'interfaccia aggiuntiva.
Controllo accurato con un trasduttore di pressione.

Riferimento Capacità nominale Portata d'aria Dimensione Peso Prezzo
Raffresc. Riscald. Min / Max A x L x P
kW kW m³/h mm kg €
6 HP PAW-P+100MAH4M 16,0 17,0 1 800 / 4 400 300 x 400 x 150 11
12 HP PAW-P+100MAH4M 33,5 37,5 2 000 / 10 000 300 x 400 x 150 11 (*)
16 HP PAW-P+100MAH4M 45,0 50,0 3 500 / 12 000 300 x 400 x 150 11
18 HP PAW-P+100MAH4M 56,0 63,0 5 000 / 20 000 300 x 400 x 150 11

Informazioni sulle tubazioni
Modello HP 5 6 8 10 12 14 16 18
Diametro delle tubazioni (liquido - gas) ≤ 90 m Pollici ⅜ - ⅝ ⅜ - ⅝ ⅜ - ¾ ⅜ - ⅞ ½ - 1 ⅛ ½ - 1 ⅛ ½ - 1 ⅛ ⅝ - 1 ⅛
Diametro delle tubazioni (liquido - gas) > 90 m 1) — — ½ - ⅞ ½ - 1 ⅛ ⅝ - 1 ⅛ ⅝ - 1 ⅛ ⅝ - 1¼ ¾ - 1¼
Gamma di lunghezza dei tubi m 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100 10 ~ 100
Differenza in elevazione (int. / est.) m 10 10 10 10 10 10 10 10
1) Solo per i modelli R410A.
(*) Contattare agenzia Panasonic

Kit di collegamento UTA / combinazione di sistemi
Capacità di Mini VRF VRF a 2 tubi Kit di collegamento UTA Pacchetto EEV
raffresc. Serie Mini ECOi LZ2 (R32) Serie Mini ECOi LE2 (R410A) Serie ECOi EX ME2
U-4LZ2E5(8) / U-5LZ2E5(8) / U-4LE2E5(8) / U-5LE2E5(8) /
4 ~ 6 HP — PAW-P+100MAH4M PAW-P+116EEVPACK
U-6LZ2E5(8) U-6LE2E5(8)
8 ~ 12 HP U-8LZ2E8 / U-10LZ2E8 U-8LE1E8 / U-10LE1E8 U-8ME2E8 / U-10ME2E8 / PAW-P+100MAH4M PAW-P+133EEVPACK
U-12ME2E8
14 ~ 18 HP — — U-14ME2E8 / U-16ME2E8 / PAW-P+100MAH4M PAW-P+145EEVPACK
U-18ME2E8
20 HP (2 x U-10ME2E8)
20 ~ 22 HP — — 22 HP (U-10ME2E8 + PAW-P+100MAH4M PAW-P+156EEVPACK
U-12ME2E8)
24 ~ 34 HP — — 24 HP (2 x U-12ME2E8) PAW-P+100MAH4M PAW-P+174EEVPACK
34 HP*

Quota avviamento obbligatoria: contattare agenzia Panasonic.

Parti opzionali per il kit di collegamento UTA MAH4M Prezzo € Parti opzionali per il kit di collegamento UTA Prezzo €
Pacchetto sensori 1 kit di collegamento PAW-P+102SENSPACK Comando a filo di design con funzione CZ-RTC5B 215
UTA (2 SENSORI PT1000 HT IP67 N.d. Econavi.
-50/250 CAVO 6 m PCK)
Pacchetto EEV 1 (1 valvola di PAW-P+116EEVPACK
espansione ≤ 16 kW (R410A / R32) e 1 N.d.
statore UNIPOLARE)
Pacchetto EEV 2 (1 valvola di PAW-P+133EEVPACK
espansione ≤ 33 kW (R410A / R32) e 1 N.d.
statore UNIPOLARE)
Pacchetto EEV 3 (1 valvola di PAW-P+145EEVPACK
espansione ≤ 45 kW (R410A / R32) e 1 N.d.
statore UNIPOLARE)
Pacchetto EEV 4 (1 valvola di PAW-P+156EEVPACK
espansione ≤ 61,5 kW (R410A / R32) e N.d.
1 statore UNIPOLARE)
Pacchetto EEV 5 (1 valvola di PAW-P+174EEVPACK
espansione ≤ 96,0 kW (R410A / R32) e N.d.
1 statore UNIPOLARE)
Pacchetto telecomando (1 PGNE 132 x PAW-P+100PGNEPACK
64 mm, pannello di montaggio e 1 cavo
L= 1,5 m, connettori telefonici) N.d.
