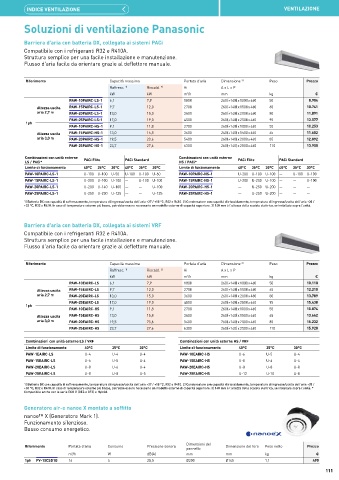

Page 111 - PANASONIC - LISTINO 2025

INDICE VENTILAZIONE VENTILAZIONE

Soluzioni di ventilazione Panasonic

Barriera d'aria con batteria DX, collegata ai sistemi PACi
Compatibile con i refrigeranti R32 e R410A.
Struttura semplice per una facile installazione e manutenzione.
Flusso d'aria facile da orientare grazie al deflettore manuale.

Riferimento Capacità massima Portata d'aria Dimensione 3) Peso Prezzo
Raffresc. 1) Riscald. 2) Hi A x L x P
kW kW m³/h mm kg €
PAW-10PAIRC-LS-1 6,1 7,9 1 800 260 (+140) x 1 000 x 460 50 8.904
Altezza uscita PAW-15PAIRC-LS-1 9,7 12,0 2 700 260 (+140) x 1 500 x 460 65 10.741
aria 2,7 m PAW-20PAIRC-LS-1 13,0 15,0 3 600 260 (+140) x 2 000 x 460 80 11.891
PAW-25PAIRC-LS-1 17,0 19,0 4 500 260 (+140) x 2 500 x 460 95 13.577
1ph
PAW-10PAIRC-HS-1 9,1 11,8 2 700 260 (+140) x 1 000 x 460 55 10.253
Altezza uscita PAW-15PAIRC-HS-1 13,0 15,8 3 600 260 (+140) x 1 500 x 460 65 11.602
aria 3,0 m PAW-20PAIRC-HS-1 19,5 23,6 5 400 260 (+140) x 2 000 x 460 85 12.892
PAW-25PAIRC-HS-1 23,7 27,6 6 300 260 (+140) x 2 500 x 460 110 13.950

Combinazioni con unità esterne PACi Elite PACi Standard Combinazioni con unità esterne PACi Elite PACi Standard
LS / PACi* HS / PACi*
Limite di funzionamento 40°C 35°C 30°C 40°C 35°C 30°C Limite di funzionamento 40°C 35°C 30°C 40°C 35°C 30°C
PAW-10PAIRC-LS-1 U-100 U-100 U-50 U-100 U-100 U-60 PAW-10PAIRC-HS-1 U-200 U-100 U-100 — U-100 U-100
PAW-15PAIRC-LS-1 U-200 U-100 U-100 — U-100 U-100 PAW-15PAIRC-HS-1 U-200 U-200 U-100 — — U-100
PAW-20PAIRC-LS-1 U-200 U-140 U-100 — — U-100 PAW-20PAIRC-HS-1 — U-250 U-200 — — —
PAW-25PAIRC-LS-1 U-250 U-200 U-125 — — U-125 PAW-25PAIRC-HS-1 — U-250 U-200 — — —
1) Batteria DX con capacità di raffrescamento, temperatura di ingresso/uscita dell'aria +27 / +18 °C, R32 e R410. 2) Condensatore con capacità di riscaldamento, temperatura di ingresso/uscita dell'aria +20 /
+33 °C, R32 e R410. In caso di temperature esterne più basse, potrebbe essere necessario un modello esterno di capacità superiore. 3) 140 mm è l'altezza della scatola elettrica, se installata sopra l'unità.

Barriera d'aria con batteria DX, collegata ai sistemi VRF
Compatibile con i refrigeranti R32 e R410A.
Struttura semplice per una facile installazione e manutenzione.
Flusso d'aria facile da orientare grazie al deflettore manuale.

Riferimento Capacità massima Portata d'aria Dimensione 3) Peso Prezzo
Raffresc. 1) Riscald. 2) Hi A x L x P
kW kW m³/h mm kg €
PAW-10EAIRC-LS 6,1 7,9 1 800 260 (+140) x 1 000 x 460 50 10.118
Altezza uscita PAW-15EAIRC-LS 9,7 12,0 2 700 260 (+140) x 1 500 x 460 65 12.210
aria 2,7 m PAW-20EAIRC-LS 13,0 15,0 3 600 260 (+140) x 2 000 x 460 80 13.789
PAW-25EAIRC-LS 17,0 19,0 4 500 260 (+140) x 2 500 x 460 95 15.438
1ph
PAW-10EAIRC-HS 9,1 11,8 2 700 260 (+140) x 1 000 x 460 55 10.874
Altezza uscita PAW-15EAIRC-HS 13,0 15,8 3 600 260 (+140) x 1 500 x 460 65 13.662
aria 3,0 m PAW-20EAIRC-HS 19,5 23,6 5 400 260 (+140) x 2 000 x 460 85 15.232
PAW-25EAIRC-HS 23,7 27,6 6 300 260 (+140) x 2 500 x 460 110 15.928

Combinazioni con unità esterne LS / VRF Combinazioni con unità esterne HS / VRF
Limite di funzionamento 40°C 35°C 30°C Limite di funzionamento 40°C 35°C 30°C
PAW-1EAIRC-LS U-4 U-4 U-4 PAW-10EAIRC-HS U-6 U-5 U-4
PAW-15EAIRC-LS U-6 U-5 U-4 PAW-15EAIRC-HS U-8 U-6 U-4
PAW-20EAIRC-LS U-8 U-6 U-4 PAW-20EAIRC-HS U-8 U-8 U-8
PAW-25EAIRC-LS U-8 U-8 U-5 PAW-25EAIRC-HS U-12 U-10 U-8

1) Batteria DX con capacità di raffrescamento, temperatura di ingresso/uscita dell'aria +27 / +18 °C, R32 e R410. 2) Condensatore con capacità di riscaldamento, temperatura di ingresso/uscita dell'aria +20 /
+33 °C, R32 e R410. In caso di temperature esterne più basse, potrebbe essere necessario un modello esterno di capacità superiore. 3) 140 mm è l'altezza della scatola elettrica, se installata sopra l'unità. *
Compatibile anche con le serie ECO G (GE3 e GF3) e Hybrid.
Generatore air-e nanoe X montato a soffitto
nanoe™ X (Generatore Mark 1).
Funzionamento silenzioso.
Basso consumo energetico.

Dimensioni del
Riferimento Portata d'aria Consumo Pressione sonora Dimensione del foro Peso netto Prezzo
pannello
m³/h W dB(A) mm mm kg €
1ph FV-15CSD1G 16 4 25,5 Ø200 Ø145 1,1 490
111
