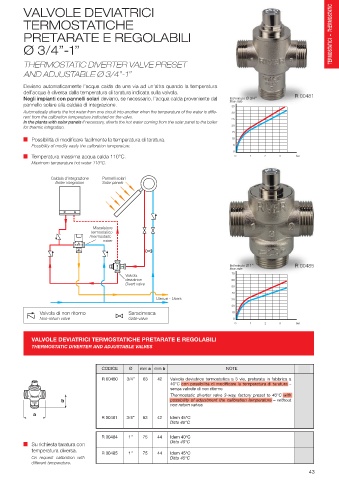

Page 43 - RIVER - CATALOGO 2022

VALVOLE DEVIATRICI THERMOSTATIC
TERMOSTATICHE

PRETARATE E REGOLABILI

Ø 3/4”-1” TERMOSTATICI –

THERMOSTATIC DIVERTER VALVE PRESET
AND ADJUSTABLE Ø 3/4”-1”
Deviano automaticamente l’acqua calda da una via ad un’altra quando la temperatura
dell’acqua è diversa dalla temperatura di taratura indicata sulla valvola.
R 00481
Negli impianti con pannelli solari deviano, se necessario, l’acqua calda proveniente dal litri/minuto Ø 3/4”
flow rate
pannello solare alla caldaia di integrazione. 35
Automatically diverts the hot water from one circuit into another when the temperature of the water is diffe- 30
rent from the calibration temperature indicated on the valve. 25
In the plants with solar panels if necessary, diverts the hot water coming from the solar panel to the boiler
for thermic integration. 20
15
Possibilità di modificare facilmente la temperatura di taratura. 10
Possibility of modify easily the calibration temperature. 5
0
Temperatura massima acqua calda 110°C. 0 1 2 3 bar
Maximum temperature hot water 110°C.

Caldaia d’integrazione Pannelli solari
Boiler integration Solar panels

Miscelatore
termostatico
Thermostatic
mixer
RIVER COLD
HOT
MIX
RIVER 2 3 litri/minuto Ø 1” R 00485
1 flow rate
70
Valvola
deviatrice 60
Divert valve
50
40
Utenze - Users 30
20
Valvola di non ritorno Saracinesca 10
Non-return valve Gate valve 0
0 1 2 3 bar

VALVOLE DEVIATRICI TERMOSTATICHE PRETARATE E REGOLABILI
THERMOSTATIC DIVERTER AND ADJUSTABLE VALVES

CODICE Ø mm a mm b NOTE

R 00480 3/4” 63 42 Valvola deviatrice termostatica a 3 vie, pretarata in fabbrica a
45°C
40°C con possibilità di modificare la temperatura di taratura –
senza valvole di non ritorno
Thermostatic diverter valve 3-way, factory preset to 40°C with
1 RIVER 2
b possibility of adjustment the calibration temperature – without
MADE IN
ITALY
3 non return valves
a
R 00481 3/4” 63 42 Idem 45°C
Ditto 45°C
R 00484 1” 75 44 Idem 40°C
Ditto 40°C
Su richiesta taratura con
temperatura diversa.
R 00485 1” 75 44 Idem 45°C
On request calibration with Ditto 45°C
different temperature.
43
