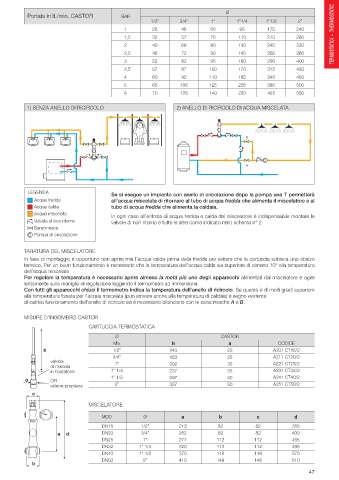

Page 47 - RIVER - CATALOGO 2022

Ø
Portata in lt./min. CASTOR BAR
1/2” 3/4” 1” 1”1/4 1”1/2 2”
1 28 46 60 95 175 240
1,5 32 57 70 110 210 280 TERMOSTATICI – THERMOSTATIC
2 40 68 80 130 245 330
2,5 48 72 90 145 265 360
3 53 82 95 160 290 400
3,5 57 87 100 170 315 430
4 60 92 110 185 345 450
5 65 106 125 205 385 500
6 70 125 140 230 425 550

1) SENZA ANELLO DI RICIRCOLO 2) ANELLO DI RICIRCOLO DI ACQUA MISCELATA

B

A

LEGENDA
Se si esegue un impianto con anello di circolazione dopo la pompa una T permetterà
Acqua fredda all’acqua miscelata di ritornare al tubo di acqua fredda che alimenta il miscelatore e al
Acqua calda tubo di acqua fredda che alimenta la caldaia.
Acqua miscelata
In ogni caso all’entrata di acqua fredda e calda del miscelatore è indispensabile montare le
Valvola di non ritorno valvole di non ritorno e tutte le altre come indicato nello schema n° 2.
Saracinesca
Pompa di circolazione

TARATURA DEL MISCELATORE
In fase di montaggio è opportuno non aprire mai l’acqua calda prima della fredda per evitare che la cartuccia subisca uno sbalzo
termico. Per un buon funzionamento è necessario che la temperatura dell’acqua calda sia superiore di almeno 10° alla temperatura
dell’acqua miscelata.
Per regolare la temperatura è necessario aprire almeno la metà più uno degli apparecchi alimentati dal miscelatore e agire
lentamente sulla maniglia di regolazione leggendo il termometro ad immersione.
Con tutti gli apparecchi chiusi il termometro indica la temperatura dell’anello di ricircolo. Se questa è di molti gradi superiore
alla temperatura fissata per l’acqua miscelata (può arrivare anche alla temperatura di caldaia) è segno evidente
di cattivo funzionamento dell’anello di ricircolo ed è necessario bilanciarlo con le saracinesche A e B.

MISURE D’INGOMBRO CASTOR
CARTUCCIA TERMOSTATICA
Ø CASTOR
Mix h a CODICE
h 1/2” 143 25 A201 CT15/2
3/4” 183 25 A211 CT20/2
valvola A221 CT25/2
di miscela 1” 202 35
in hostaform 1” 1/4 237 35 A231 CT32/2
1” 1/2 297 50 A241 CT40/2
a OR
2” 337 50 A251 CT50/2
etilene-propilene
c
MISCELATORE
30 40
MOD. Ø a b c d
RIVER
DN15 1/2” 213 82 82 355
a d DN20 3/4” 252 82 82 400
DN25 1” 277 112 112 455
DN32 1” 1/4 320 112 112 495
DN40 1” 1/2 370 148 148 570
DN50 2” 410 148 148 610
b
