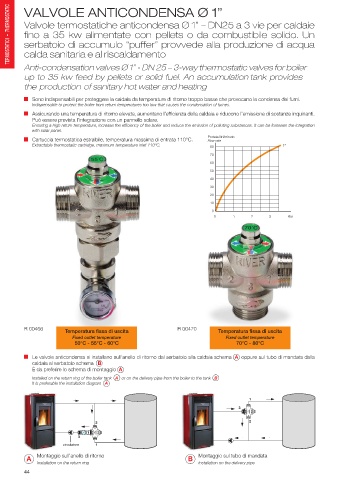

THERMOSTATIC VALVOLE ANTICONDENSA Ø 1”

Valvole termostatiche anticondensa Ø 1” – DN25 a 3 vie per caldaie

TERMOSTATICI – serbatoio di accumulo “puffer” provvede alla produzione di acqua

calda sanitaria e al riscaldamento

Anti-condensation valves Ø 1” - DN 25 – 3-way thermostatic valves for boiler
up to 35 kw feed by pellets or solid fuel. An accumulation tank provides
the production of sanitary hot water and heating

Sono indispensabili per proteggere la caldaia da temperature di ritorno troppo basse che provocano la condensa dei fumi.
Indispensable to protect the boiler from return temperatures too low that causes the condensation of fumes.
Assicurando una temperatura di ritorno elevata, aumentano l’efficienza della caldaia e riducono l’emissione di sostanze inquinanti.
Può essere prevista l’integrazione con un pannello solare.
Ensuring a high return temperature, increase the efficiency of the boiler and reduce the emission of polluting substances. It can be foreseen the integration
with solar panel.
Portata litri/minuto
Cartuccia termostatica estraibile, temperatura massima di entrata 110°C. Flow rate
Extractable thermostatic cartridge, maximum temperature inlet 110°C. 80 1”
70
60
50
40
30
20
10
0
0 1 2 3 Bar

R 00466 R 00470
Temperatura fissa di uscita Temperatura fissa di uscita
Fixed outlet temperature Fixed outlet temperature
50°C - 55°C - 60°C 70°C - 80°C

Le valvole anticondensa si installano sull’anello di ritorno dal serbatoio alla caldaia schema A oppure sul tubo di mandata dalla
caldaia al serbatoio schema B
È da preferire lo schema di montaggio A
Installed on the return ring of the boiler tank A or on the delivery pipe from the boiler to the tank B
It is preferable the installation diagram A

Montaggio sull’anello di ritorno Montaggio sul tubo di mandata
A B
Installation on the return ring Installation on the delivery pipe
