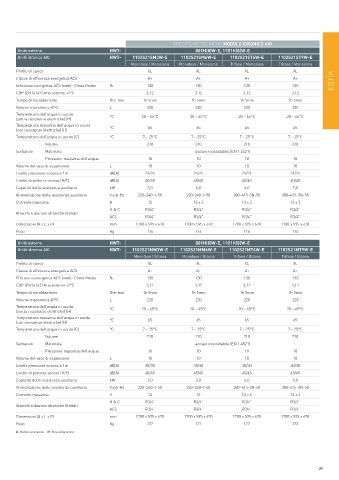

Page 29 - TOSHIBA ITALIA MULTICLIMA - ESTIA 2025

SPECIFICHE TECNICHE MODULO IDRONICO AIO
Unità esterna HWT- 801H(8)W-E, 1101H(8)W-E
Unità idronica AIO HWT- 1102S21SM3W-E 1102S21SM6W-E 1102S21ST6W-E 1102S21ST9W-E
Monofase / Monozona Monofase / Monozona Trifase / Monozona Trifase / Monozona
Profilo di carico XL XL XL XL
Classe di efficienza energetica ACS A+ A+ A+ A+ ESTÌA
Efficienza energetica ACS (ηwh)- Clima Medio % 130 130 130 130
COP (EN16147) Aria esterna +7°C 3,12 3,12 3,12 3,12
Tempo di riscaldamento Ore-min 1h 5min 1h 5min 1h 5min 1h 5min
Volume massimo a 40°C L 220 220 220 220
Temperatura dell’acqua in uscita °C 20 ~ 65°C 20 ~ 65°C 20 ~ 65°C 20 ~ 65°C
(senza resistenze elettriche) (H)
Temperatura massima dell’acqua in uscita °C 65 65 65 65
(con resistenze elettriche) (H)
Temperatura dell’acqua in uscita (C) °C 7 ~ 25°C 7 ~ 25°C 7 ~ 25°C 7 ~ 25°C
Volume 210 210 210 210
Serbatoio Materiale acciaio inossidabile (EN 1.4521)
Pressione massima dell'acqua 10 10 10 10
Volume del vaso di espansione L 10 10 10 10
Livello pressione sonora a 1m dB(A) 24/24 24/24 24/24 24/24
Livello di potenza sonora (H/C) dB(A) 40/40 40/40 40/40 40/40
Capacità della resistenza ausiliaria kW 3,0 6,0 6,0 9,0
Alimentazione della resistenza ausiliaria V-ph-Hz 220~240-1-50 220~240-1-50 380~415-3N-50 380~415-3N-50
Corrente massima A 13 13 x 2 13 x 2 13 x 3
H & C R3/4" R3/4" R3/4" R3/4"
Attacchi tubazioni idroniche filettati
ACS R3/4" R3/4" R3/4" R3/4"
Dimensioni (A x L x P) mm 1700 x 595 x 670 1700 x 595 x 670 1700 x 595 x 670 1700 x 595 x 670
Peso Kg 116 116 116 116
Unità esterna HWT- 801H(8)W-E, 1101H(8)W-E
Unità idronica AIO HWT- 1102S21MM3W-E 1102S21MM6W-E 1102S21MT6W-E 1102S21MT9W-E
Monofase / Bizona Monofase / Bizona Trifase / Bizona Trifase / Bizona
Profilo di carico XL XL XL XL
Classe di efficienza energetica ACS A+ A+ A+ A+
Efficienza energetica ACS (ηwh)- Clima Medio % 130 130 130 130
COP (EN16147) Aria esterna +7°C 3,12 3,12 3,12 3,12
Tempo di riscaldamento Ore-min 1h 5min 1h 5min 1h 5min 1h 5min
Volume massimo a 40°C L 220 220 220 220
Temperatura dell’acqua in uscita °C 20 ~ 65°C 20 ~ 65°C 20 ~ 65°C 20 ~ 65°C
(senza resistenze elettriche) (H)
Temperatura massima dell’acqua in uscita °C 65 65 65 65
(con resistenze elettriche) (H)
Temperatura dell’acqua in uscita (C) °C 7 ~ 25°C 7 ~ 25°C 7 ~ 25°C 7 ~ 25°C
Volume 210 210 210 210
Serbatoio Materiale acciaio inossidabile (EN 1.4521)
Pressione massima dell'acqua 10 10 10 10
Volume del vaso di espansione L 10 10 10 10
Livello pressione sonora a 1m dB(A) 30/30 30/30 30/30 30/30
Livello di potenza sonora (H/C) dB(A) 45/45 45/45 45/45 45/45
Capacità della resistenza ausiliaria kW 3,0 3,0 6,0 9,0
Alimentazione della resistenza ausiliaria V-ph-Hz 220~240-1-50 220~240-1-50 380~415-3N-50 380~415-3N-50
Corrente massima A 13 13 13 x 2 13 x 3
H & C R3/4" R3/4" R3/4" R3/4"
Attacchi tubazioni idroniche filettati
ACS R3/4" R3/4" R3/4" R3/4"
Dimensioni (A x L x P) mm 1700 x 595 x 670 1700 x 595 x 670 1700 x 595 x 670 1700 x 595 x 670
Peso Kg 122 122 122 123
C: Raffrescamento H: Riscaldamento

29
