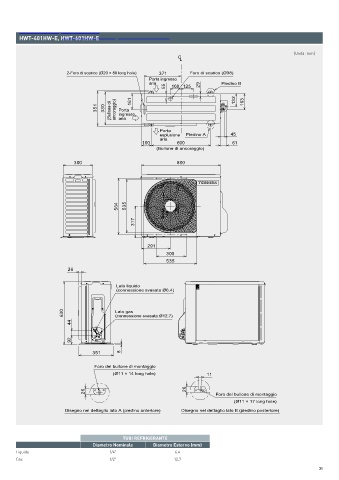

Dimensioni
HWT-401HW-E, HWT-601HW-E
HWT-401HW-E, HWT-601HW-E
(Unità: mm)
C L
2-Foro di scarico (Ø20 × 88 long hole) 371 Foro di scarico (Ø38)
Porta ingresso
aria Piedino B
55 108 125 29
(Bullone di ingresso
351 330 ancoraggio) Porta 161 132 163
aria
Porta
esplusione Piedino A 45
aria
100 600 61
(Bullone di ancoraggio)
300 800
564 535
317
291
300
535
26
Lato liquido
(connessione svasata Ø6.4)
630 Lato gas
(connessione svasata Ø12.7)
44
92
351 8
Foro del bullone di montaggio
(Ø11 × 14 long hole) 11
26 26 Foro del bullone di montaggio
(Ø11 × 17 long hole)
Disegno nel dettaglio lato A (piedino anteriore) Disegno nel dettaglio lato B (piedino posteriore)
TUBI REFRIGERANTE
Diametro Nominale Diametro Esterno (mm)
Liquido 1/4" 6.4
Gas 1/2" 12.7
