MINI VRF A 2 TUBI

MCY-MHP_HS
MINI SMMS-e MONOFASE

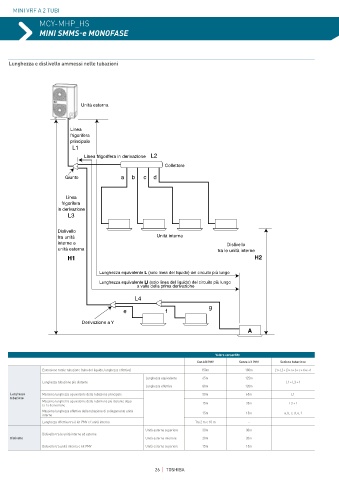

Lunghezza e dislivello ammessi nelle tubazioni

Unità esterna

Linea
frigorifera
principale
L1
Linea fr igorifera in derivazione L2
Collettore
Giunto a b c d

Linea
frigorifera
in derivazione
L3

Dislivello
tra unità Unità interna
interne e Dislivello
unità esterna tra le unità interne
H1 H2

Lunghezza equivalente L (solo linea del liquido) del circuito più lungo

Lunghezza equivalente LI (solo linea del liquido) del circuito più lungo
a valle della prima derivazione
L4
g
e f
Derivazione a Y
A

Valore consentito
Con kit PMV Senza kit PMV Sezione tubazione
Estensione totale tubazione (tubo del liquido, lunghezza effettiva) 150m 180m L1 + L2 + L3 + a + b + c + d +e + f
Lunghezza equivalente 65m 125m
Lunghezza tubazione più distante L1 + L3 + f
Lunghezza effettiva 80m 120m
Lunghezza Massima lunghezza equivalente della tubazione principale 50m 65m L1
tubazione
Massima lunghezza equivalente della tubazione più distante dopo 15m 35m L3 + f
la 1a derivazione
Massima lunghezza effettiva della tubazione di collegamento unità 15m 15m a, b, c, d, e, f
interne
Lunghezza effettiva tra il kit PMV e l’unità interna Tra 2 m e 10 m -
Unità esterna superiore 30m 30m
Dislivello tra le unità interne ed esterne
Dislivello Unità esterna inferiore 20m 20m
Dislivello tra unità interna e kit PMV Unità esterna superiore 15m 15m
